SDV电动执行器

产品型号：SDV

产品详情：

概述
SDV电动执行器是经济型电动执行机构，主要有开关型、回馈型、调节型(电子式)三大类，近百种型号，它可与各种球阀、蝶阀等回转型阀门相配备。可选用AC/DC24V、110V、220V、AC380V电源，调节型输入/输出信号4-20MA、0-10V或1-5V。输出力矩6N.m~2000N.m,开闭时间5~100秒；外观精小、重量轻盈、调节精确、无须维护是该系列产品的特点，技术含量高、质量优越、性能可靠是客户的上选产品，多种规格能满足客户的各种扭距的阀门配置。

产品特点
1、SDV系列电动执行器具有结构紧凑，外形精巧美观，体积重量仅相当于同类产品的 1/3 左右。与传统执行机构相比具有多种优点：诸如所需空间大量减少、重量轻、易于安装和无需维护等。
2、SDV系列电动执行器中采用了先进的智能数字技术和高度集成的模块化、机电一体化设计，可直接接收计算机或仪表等输出的 4～20mADC 或 1～5VDC 标准信号，实现对电动阀门的智慧控制和精确定位。
3、加强了轴承和电气组件等易损件的使用寿命，蜗轮输出轴采用特殊铜合金锻造，强度高、耐磨性良好，蜗轮输出轴一体化设计避免了键联结的间隙，保证了精度。
4、良好的设计理念，最新的制造技术以及优良的材质，从原材料采购到电动执行机构成品出厂，全过程的质量管理和四十八小时额定负载运行试验，确保为用户提供优质可靠的产品。

SDV电动执行器

规格参数

项目机型	SDV-02	SDV-05	SDV-10	SDV-25	SDV-50	SDV-100	SDV-200
电源	AC24/110/220/380V，DC24/220V	←	←	←	←	←	←
输出力矩	20N*M	50N*M	100N*M	250N*M	500N*M	1000N*M	2000N*M
动作范围	0-90°±5°	←	←	←	←	←	←
工作时间	20秒	20S	30S	30S	30S	60S	90S
保护装置	过热保护	←	←	←	←	←	←
环境温度	-30℃～+60℃	←	←	←	←	←	←
额定电流	0.12A	0.2A	0.5A	0.8A	1.0A	1.2A	1.2A
绝缘电阻	100MΩ/DC500V	←	←	←	←	←	←
耐压值	AC1500V 60秒	←	←	←	←	←	←
手动操作	附带手柄操作	←	←	←	←	←	←
限位	电气，机械二重限位	←	←	←	←	←	←
防水性	相当于IP67	←	←	←	←	←	←
安装角度	可任意角度安装	←	←	←	←	←	←
位置测量	可选装开关或电位计	←	←	←	←	←	←
驱动电机	15W/E	15W/E	25W/E	50W/E	90W/E	120W/E	150W/E
箱体材料	压铸铝合金	←	←	←	←	←	←
盖子材料	压铸铝合金	←	←	←	←	←	←
进线界面	PF1/2″进线线锁	←	←	←	←	←	←
重量	1.8kg	2.6kg	4.2kg	7.9kg	9kg	14.7kg	15kg

SDV电动执行器

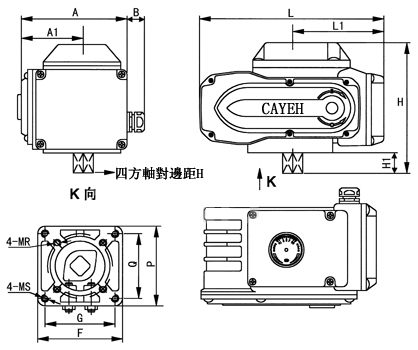

外形尺寸

型号	A	A1	B	□H	L	L1	H	H1	F	G	P	Q	N	4-MS	4-MR
SDV-02	95	53	16	□12	132.5	61	87	8	46	-	46	-	50	4-M5	4-M6
SDV-05	125	60	24	□12	155	69	115	12	80	67	72	60	50	4-M6	4-M8
SDV-10	141	63	24	□15	208	110	125	16	98	82	86	70	50	4-M6	4-M8
SDV-25/50	153	90	24	□23	256	133	137	26	135	118	106	84	72	4-M10	4-M10
SDV-100/200	190	120	24	□30	288	145	155	30	185	148	132	82	131	4-M12	4-M10
