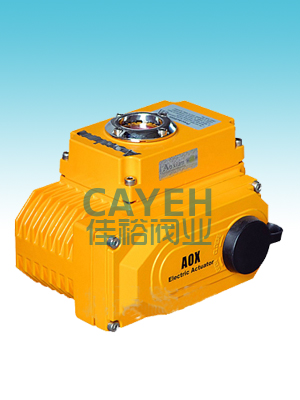

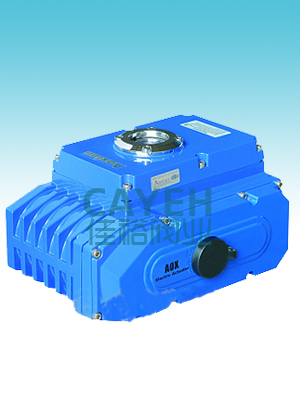

AOX电动执行器

概述

“AOX”系列电动执行器用于控制0°～270°旋转的阀门及其它同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热，轻工等各行业中。它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出扭矩达3000N•M。

性能特点

1壳体
壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68型供选择。

2电机
全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。

3手动结构
手柄的设计保证安全可靠、省力、体积小。不通电时，扳动手柄可进行手动操作。不用手动时，将扳手置于扳手夹内，方便使用。

4指示器
指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便。

5干燥器
用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气组件的干燥。

6密封
密封性好，标准产品防护等级是IP67，并可选IP68防护等级。

7限位开关
机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，且不受手轮过量的影响。

8自锁
精密的蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低（最大50分贝），寿命长；有自锁功能，防止反转，传动部分稳定可靠，无需再加油。

9防脱螺栓
拆除外壳时，螺栓附在壳体上，不会脱落。

10安装
底部安装尺寸符合ISO5211/ DIN3337国际标准，孔成双四方形便于带方杆的阀线性或45°转角安装，适应性强。可以垂直安装，也可以水平安装。

11线路
控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。

AOX系列电动执行器主要技术参数

标准件技术参数

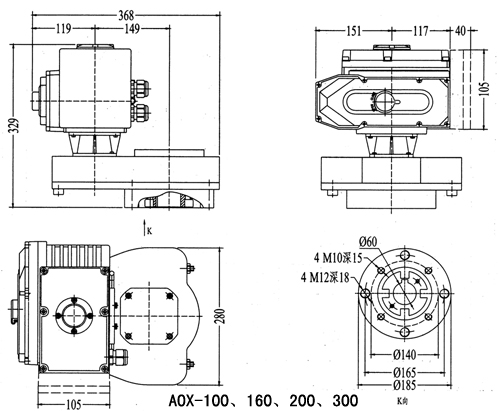

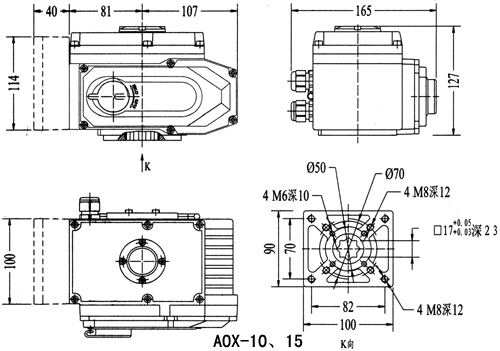

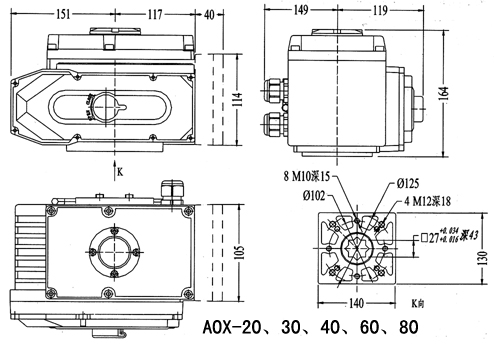

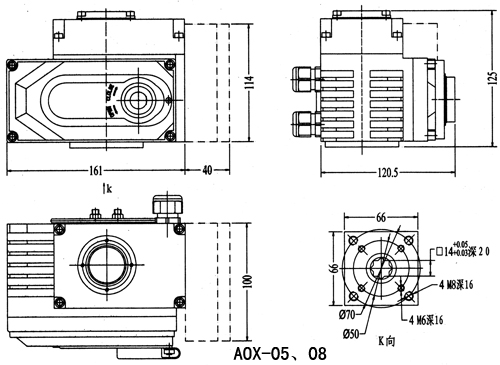

外形尺寸（虚线部分为模拟量控制盒，单位：mm）

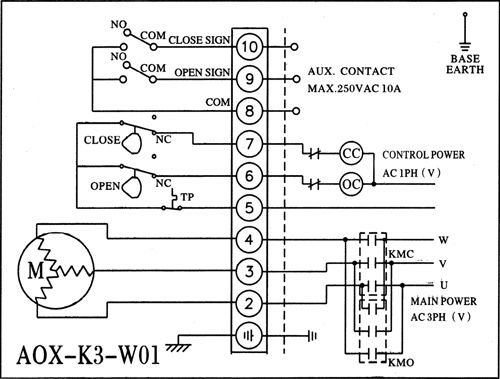

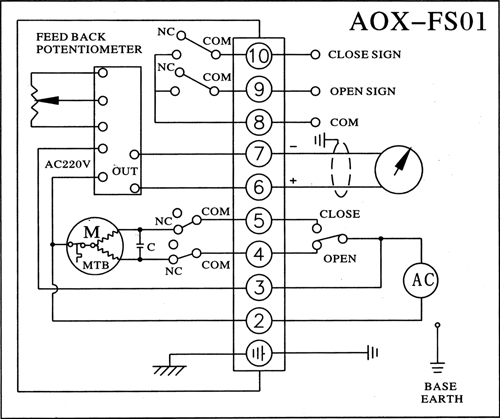

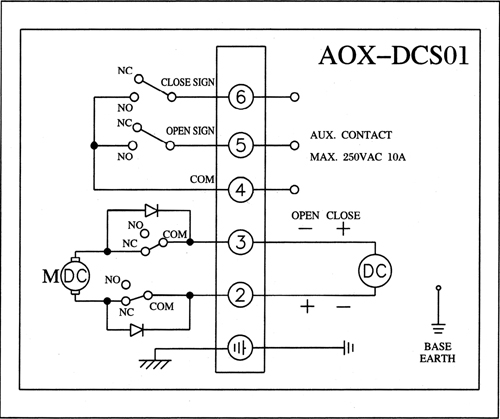

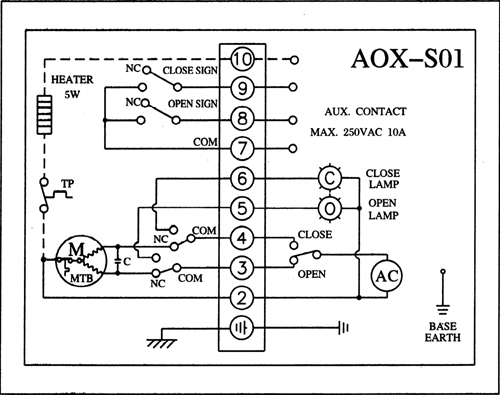

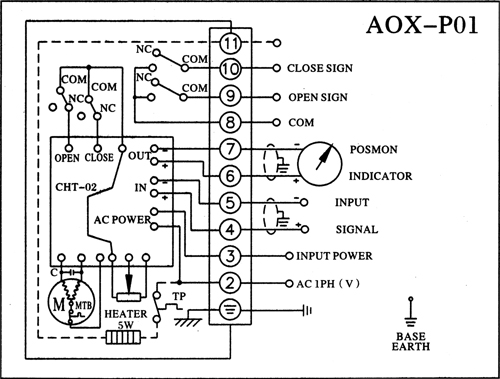

接线图

模拟量无源触点信号输出型            AC380V/440V三相交流型

角度及无源触点信号输出型                                 无源触点信号输出型

开关量输入4-20mA及无源触点输出型           直流电机无源触点输出型

AOX系列执行器改进八项

一、防护等级达IP68

1．通过改进产品上下盖结合面凹凸结构（图1）


2．透镜结构（图2）
避免采用化学粘胶剂因现场工况（如高温高压）而导致老化进水。
改进后产品完全符合户外使用工况，甚至可以短时间浸水通电使用。（如输出轴油封不磨损，可长时间潜水使用）


二、传动部分更合理、可靠

1．齿轮箱体全部采用铝合金材料，杜绝齿轮箱体开裂问题。
2．齿轮全部采用40铬钢经二次热处理精加工而成，更坚实可靠。

三、电机温升更低
通过加大电机尺寸，在相同的功率下，减小了电容容量，减小了启动电流，减少了发热程度。

四、调试更快捷方便
我们通过改进电气凸轮结构，把四片凸轮整合成两片，并用蝶形弹簧隔离，上面用防松螺帽压紧，改善了其它厂家采用M3螺丝定位不实，不准，滑丝，现场M3扳手不好找等弊端，并能在超高低温环境下，始终保持限位的稳定。（图3）


五、调节型更稳定、可靠
1．加大了模块的尺寸，元器件选型范围更大，功率更高；
2．采用弱电控制电源，不会因现场电压不稳定而影响模块质量；
3．采用裸板散热更好；
4．傻瓜型，一键定位，避免用户因按键过多，调试紊乱；
5．采用智能模块外挂式安装，解决执行器最高温度120℃，而模块的电子元器件使用温度只有65℃的矛盾。

六、外观新颖，更上档次
避免千篇一律的外形，有独特的卖点。

七、手动扳手置于箱体上，现场不易丢（图4）


八、与阀门装配更便捷可靠
与气动联接方式一致，更加利于标准的统一，能有效减少阀门库存。
且阀杆是直接插入执行器内部蜗轮处，使得阀门与出力轴的力臂更短，出力更稳定。


我们坚持每台执行器采用原产地进口微动开关，轴承（NSK），我们的箱体采用数控加工中心生产，全部零部件都由数控机床加工，从而保证加工精度，装配精度，极大程度减少摩擦，增大传动效率，使我们得以推出快速开关型：2.8秒，300牛米，该产品为目前国内体积最小，输出力矩最大，速度最快的电动执行器。

顾客的期望就是我们努力奋斗的源泉，科学是严谨的，技术是认真的，优劣是客观存在的，我们相信用您的眼睛，用您的专业知识去分析判断，而不是听某些厂家的吹嘘，必定能得出正确的结论！期待有机会为贵司提供我们的服务！
