气动阀门手动机构
产品型号：暂无型号
产品详情：
概述

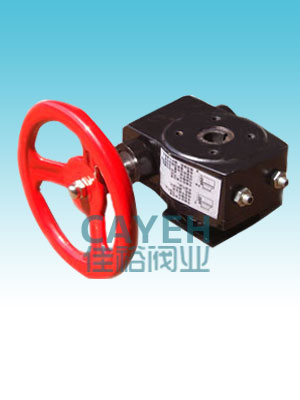

手动机构可与气动执行器联合使用，只要通过简单的切换，即能实现气动阀门的手动操作。手动机构安装在气动装置与阀门中间，操作极其方便。
技术参数
|
型号 |
速比 |
输入扭矩（N.M） |
输出扭矩(N.M) |
手动直径(mm) |
重量(kg) |
|
SD-1 |
51：1 |
70 |
300 |
200 |
11 |
|
SD-2 |
42：1 |
60-90 |
500-700 |
200-300 |
13 |
|
SD-3 |
50：1 |
100-120 |
1000-1200 |
250-300 |
17 |
|
SD-4 |
79：1 |
110-140 |
1600-2000 |
300-400 |
22 |
|
SD-5 |
80：1 |
160 |
2600 |
500 |
22 |
|
SD-6 |
61：1 |
200 |
3100 |
600 |
25 |

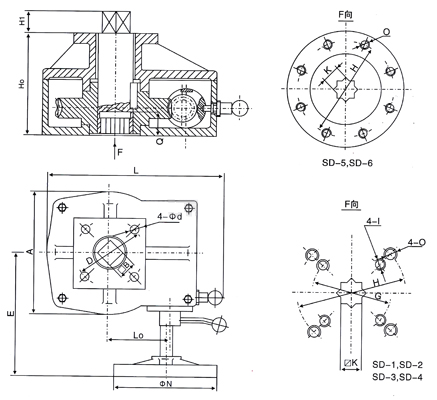

外形尺寸
|
规格 |
H0 |
H1 |
B |
K |
Q |
A |
L |
N |
L0 |
D |
d |
H |
O |
G |
I |
E |
|
SD-1 |
104 |
17 |
14/17 |
14/17 |
19 |
106 |
185 |
160 |
53 |
70 |
10 |
102 |
M10×16 |
70 |
M8×13 |
155 |
|
SD-2 |
128 |
25 |
22/27 |
22/27 |
25 |
136 |
225 |
200 |
74 |
102 |
12 |
125 |
M12×20 |
102 |
M10×16 |
200 |
|
SD-3 |
181 |
36 |
36 |
36 |
40 |
256 |
308 |
320 |
126 |
140 |
18 |
|
|
140 |
M16×25 |
400 |
|
SD-4 |
205 |
45 |
46 |
46 |
46 |
372 |
400 |
450 |
186 |
165 |
22 |
|
|
165 |
M20×28 |
500 |
|
SD-5 |
260 |
52 |
52 |
52 |
50 |
474 |
490 |
550 |
232 |
200 |
27 |
254 |
8-M24 |
|
|
550 |
|
SD-6 |
335 |
65 |
63 |
63 |
60 |
574 |
610 |
720 |
284 |
300 |
27 |
305 |
8-M27 |
|
|
600 |
安装及使用
1、手动机构底面与阀门连接，支架面与气动装置连接，阀轴与蜗轮内孔配合穿过，阀轴端四方与气动装置方孔配合。
2、转动手柄（外转180度）在合上蜗杆时，会出现顶齿现象，需转动手轮一个角度即可合上。
3、气动与手动不能同时驱动。
