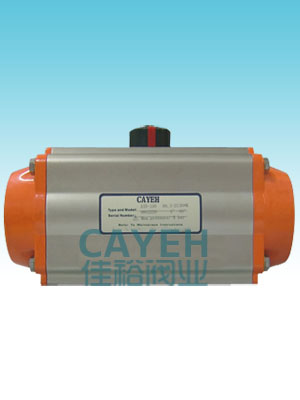

GTD气动执行器

产品型号：GTD

产品详情：

概述
1、紧凑的双活塞齿条式结构，啮合精确，效率高，输出扭矩恒定。
2、铝制缸体、活塞及端盖，与同规格结构的执行器相比重量最轻。
3、缸体为挤压铝合金，经硬质阳极氧化处理，内表面质地坚硬，强度、硬度高。采用低摩擦材料制成的滑动轴承，避免了金属间的相互直接接触，摩擦系数低，转动灵活，使用寿命长。
4、气动执行器与阀门连接符合ISO5211标准。
5、气源孔符合NAMUR标准。
6、气动执行器底部轴装配孔（符合ISO5211标准）成双四方形，便于带方杆的阀线性或45°转角安装。
7、输出轴的顶部和顶部的孔符合NAMUR标准。
8、两端的调整螺钉可调整阀门的开启角度。
9、相同规格的有双作用式、单作用式（弹簧复位）。
10、可根据阀门需要选择方向，顺时针或逆时针旋转。
11、根据用户需要安装电磁阀、定位器（调节开度）、回信器、各种限位开关及手动操作装置。

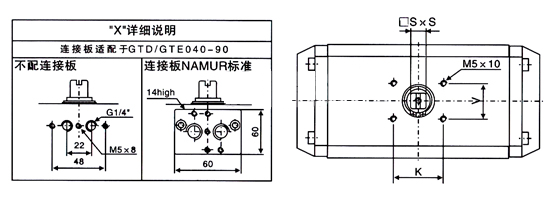

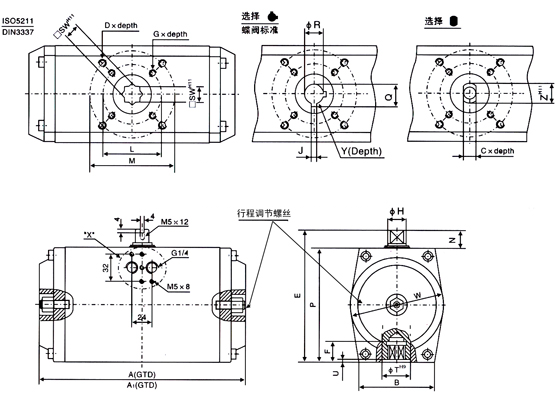

外形及连接尺寸表（见图及表格）
GTD气动执行器

型号	A	A1	B	C×深度	D×深度	E	F	G×深度	H	J	K
GTD/GTE40	104		45	8×12	M6×10	82	14		12		80
GTD/GTE52	130		50	8×12	M6×10	94	15	M5×8	12	3	80
GTD/GTE63	140		60	10×15	M8×12	108	15	M6×10	12	3	80
GTD/GTE83	186		65	10×16	M8×12	128	17	M6×10	18	5	80
GTD/GTE110	254		90	14×22	M10×16	160	25	M8×12	25	5	80
GTD/GTE127	296		103	20×24	M10×16	180	25	M8×12	30	5	80
GTD/GTE160	384		118	28×30	M12×20	228	30	M10×16	45	8	130
GTD/GTE190	501		128	28×30	M16×24	257	34	M10×16	50	8	130
GTD/GTE210	533		135	32×34	M16×24	285	34	M16×24	65	8	130
GTD/GTE255	589	722	159	40×40	M20×24	332	52	M20×24	65	10	130

L	M	N	P	Q	R	□S×S	□SW	ΦT	U	V	W	Y深	Z
	F04. Φ42	20	60			9×9	11×11	20	1	30	50		12
F03. Φ36	F05. Φ50	20	74	14.2	Φ12.7	10×10	11×11	24	1	30	59	32	12
F05. Φ50	F07. Φ70	20	88	14.2	Φ12.7	10×10	14×14	24	1	30	70	32	16
F05. Φ50	F07. Φ70	20	108	18.4	Φ15.9	13×13	17×17	32	1	30	91	32	16
F07. Φ70	F10. Φ102	20	140	21.6	Φ19.1	16×16	22×22	47	1	30	120	45	22
F07. Φ70	F10. Φ102	20	160	24.8	Φ22.3	19×19	22×22	53	1	30	137	45	30
F10. Φ102	F12. Φ125	30	198	32.1	Φ28.6	28×28	27×27	66	2	30	173	45	42
F10. Φ102	F12. Φ125	30	227	32.1	Φ28.6	28×28	36×36	89	2	30	208	45	42
F10. Φ102	F14. Φ140	30	255	35.3	Φ31.8	28×28	36×36	89	2	30	224	45	48
F16. Φ165	200×120	30	302	37.4	Φ33.4.	28×28	46×46	119	2	30	274	50	60

注:增加过渡支架转接头可与任何阀门连接

双作用式输出扭矩表

型号	输出扭矩(N.m)
型号	0.4MPa	0.5MPa	0.6MPa	0.7MPa
GTD40	7.4	9.3	11.2	13.0
GTD52	15.6	19.5	23.4	27.3
GTD63	23.2	29	34.8	40.6
GTD83	56	70	84	98
GTD110	112.8	141	169.2	197.4
GTD127	220	275	320	385
GTD160	440	550	660	770
GTD190	734	917	1101	1284
GTD210	948	1185	1422	1659
GTD255	1740	2175	2610	3045

单作用式输出扭矩表

型号	弹簧数量	0.3MPa		0.4MPa		0.5MPa		弹簧复位
型号	弹簧数量	开始	终点	开始	终点	开始	终点	开始	终点
GTE52	10			9.74	0.84	13.9	5	15.8	6.9
GTE52	12					12	1.9	18.9	8.2
GTE63	10			14.2	1.3	20.3	7.4	23.1	10.2
GTE63	12					18.1	2.7	27.8	12.4
GTE83	10			33.8	8.6	48.6	23.4	50.6	25.4
GTE83	12					44.1	13.8	60.2	29.9
GTE110	10			89	13	126.2	20.2	136	60
GTE110	12					114.2	18.2	168	72
GTE127	10			139.9	31.7	199.4	91.2	206.3	98.1
GTE127	12					182.5	52.5	245	115
GTE160	10			299	86	418	205	368	173
GTE160	12			266	77	385	126	465	206
GTE190		362	59	584	281	806	503	608	305
GTE190				529	168	751	390	721	360
GTE210	10	368	147	612	391	857	636	586	365
GTE210	12	301	129	545	273	790	518	704	432
GTE255	10	732	171	1271	713	1813	1253	1449	889
GTE255	12			1095	423	1635	963	1739	1067

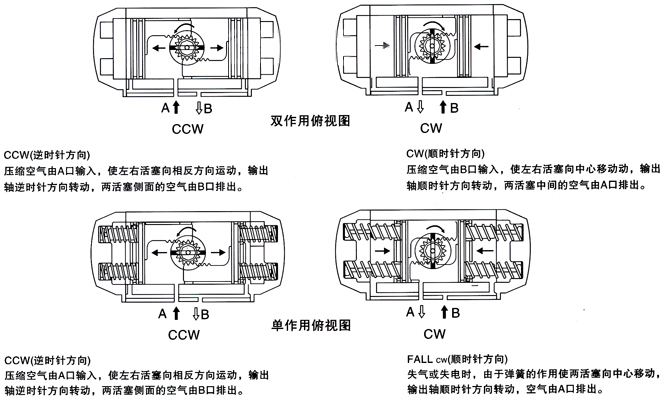

传动结构原理
GTD气动执行器
