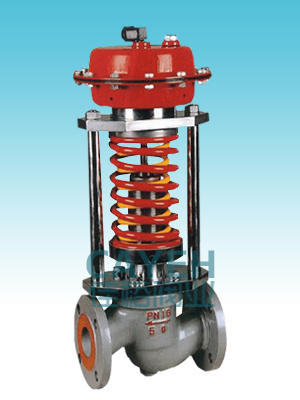

CYZYAP自力式压力调节阀

安全性高：用于无电气场合，不存在外部能源隐患
节约能源：无需外部能源，利用管道自身压力调节
简化系统：无需外部控制仪表，系统简单，成本低
操作简单：设定时只需旋转调节弹簧伸展度即可

 技术参数

 动作方式  U控制阀前、D控制阀后

 功能作用  U泄压或安全保护、D稳压或减压

 阀座结构  P单座 M套筒

 流量特性  快开

 可调范围  最大10：1；最小10：8

 密封等级  Ⅱ、Ⅳ、Ⅵ

 执行机构  薄膜式（设定值≤6bar）、活塞式(>6bar)

 性能标准  JB/T

 调节精度  ±5%

 功能附件选项

 －带冷凝器（适用于蒸汽等高温介质时）

 阀体参数

 公称压力  ANSI150LB、JIS10K、PN16

 连接方式  法兰式、（特制：焊接式）

 阀体材质  1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

 阀芯材质  1Cr18Ni9Ti 、Cr18Ni12Mo2Ti、司太莱堆焊

 密封材料  PTFE、硬密封、特殊高温材料

 波 纹 管  SS、SS304、SS316

 填  料  聚四氟乙烯、柔性石墨

 推  杆  衬套2Cr13

 垫  片  橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片

 法兰标准  GB9113-88、JB/T79-94、GB2555-81

 特制法兰  ANSI、JIS、DIN

                  C3 组　　　　-30℃～150℃
流体温度          C4 组　　　　-30℃～180℃
                  C7 组　　　　-30℃～350℃

 －带指挥器，微压调节

 Q－完全切断型

公称通径DN（mm）

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数（KV）

7

11

20

30

48

75

120

190

300

480

760

1100

1750

额定行程（mm）

8

10

14

20

25

40

50

60

70

压力调节范围（MPa）

15～50 40～80 60～100 80～140 120～180 160～220 200～260
240～300 280～350 330～400 380～450 430～500 480～560 540～620
600～700 680～800 780～900 880～1000 980～1500 1000～2500

允许泄漏量

硬密封（1/h）

单座：≤10ˉ4阀额定容量（IV级）；双座、套筒：≤5×10ˉ3阀额定容量（II级）

软密封（m1/h）

0.15  0.30  0.45  0.60  0.90  1.7  4.0  6.75  11.10  16.0

公称通径DN

20

25

32

40

50

65

80

100

125

150

200

250

300

法兰接管尺寸B

383

512

603

862

1023

1380

1800

2000

2200

法兰端面距L

150

160

180

200

230

290

310

350

400

480

600

730

850

压力
调节
范围
kpa

15-140

H

475

520

540

710

780

840

880

915

940

1000

A

280

308

280-500

H

455

500

520

690

760

800

870

880

900

950

A

230

120-300

H

450

490

510

680

750

790

860

870

890

940

A

176

194

280

480-1000

H

445

480

670

740

780

850

860

880

930

A

176

194

280

600-1500

H

445

570

600

820

890

950

1000

1100

1200

A

85

96

1000-2500

H

445

570

600

820

890

950

1000

1100

1200

A

85

96

重量kg

26

37

42

72

90

114

130

144

180

200

250

导压管接头累纹

M16×1.5
