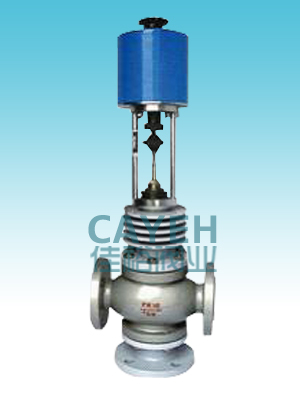

CYZDL(Q/X)电子式电动三通调节阀

产品型号：CYZDL(Q/X)
产品详情：

设计先进：流体对阀芯作用方向为流开状态，稳定性好
导向结构：阀芯、阀盖、阀座形成导向作用，可靠性高
简便经济：三通阀替代两只二通阀，简化管路、省成本
应用广泛：合流分流、散热片，适应不同控制要求场合



技术参数

动作方式  电开式、电关式

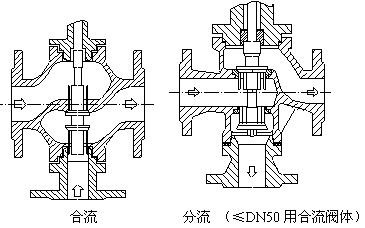

阀座结构  Q合流、X分流

流量特性  直线、抛物线

可调范围  30：1

信号范围  Pr:0.2~1bar、0.4~2bar

气源压力  Ps:1.4bar~4bar

密封等级  Ⅲ、Ⅳ、Ⅴ、Ⅵ

环境温度 -30℃～+70℃（防爆型：-20℃～+60℃）

性能标准  JB/T7387-94

基本误差  ±2.5%

回　　差  2 %

断信号阀位 全开、全关

功能附件选项

E－防爆型（电气定位器防爆等级可选：隔爆型、本安型）

Q－完全切断型

阀体参数

公称压力   ANSI150LB、JIS10K、PN16

连接方式   法兰式、（特制：焊接式）

阀体材质   WCB、SS304、SS316、SS316L

阀芯材质   SS、SS304、SS316、SS316L、司太莱堆焊

密封材料   PTFE、硬密封、特殊高温材料

波 纹 管   SS、SS304、SS316

填   料   聚四氟乙烯、柔性石墨

推   杆   衬套2Cr13

垫  片   橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片

法兰标准   GB9113-88、JB/T79-94、GB2555-81

特制法兰   ANSI、JIS、DIN

流体温度            C3 组　　　　-30℃～150℃
                    C4 组　　　　-30℃～180℃
                    C7 组　　　　-30℃～350℃
                    C8 组　　　　-60℃～450℃

电气器参数

输入信号  4~20mA DC、0~10V DC

电源电压  AC220V50HZ；380V.AC 50Hz

输入阻抗  250Ω

输出信号  4~20mA DC、0~10V DC



CYZDL(Q、X)电子式电动三通调节阀

技术参数

公称通俗DN(mm)

25

32

40

50

65

80

100

125

150

200

额定流量系数Kv

合流

8.5

13

21

34

53

85

135

210

340

535

分流











85

135

210

340

535

额定行程(mm)

16

25

40

60

允许泄漏量

硬密封：IV级 软密封：IV级

全行程时间(S)

普通型

12.5

20

32

48

电子型

30

30

48

60

消耗功率（W）

普通型

28

35

电子型

6

15

25

40


配套用电动执行机构有关技术参数

公称通径DN(mm)

25

32

40

50

65

80

100

125

150

200

电动执机机构

普通型

ZAZ-60
DKZ-310

DKZ-410

DKZ-410
DKZ-510

电子型

JHZAZ1

JHZAZ2

JHZAZ3

JHZAZ4

电动执行机构推力（N)

普通型

400
4000

400
4000

6400

6400
16000

电子型

2000

4000

6000

8000


允许压差

公称通径(mm)推力(N)

25

32

40

50

65

80

100

125

150

200

400

0.57

0.37

0.24

0.15













2000

1.85



















4000

5.70

3.70

2.40

1.50













6000









1.31

0.9

0.56







6400









1.40

0.96

0.60

0.15

0.11

0.06

8000















0.48

0.36

0.19

16000















0.96

0.71

0.38


CYZDL(Q、X)电子式电动三通调节阀



尺寸重量
普通型 单位：mm

 公称通径DN

25

32

40

50

65

80

100

125

150

200

 H1

 490

 540

 625

 H2

246

259

273

311

354

366

668

512

587

 759

 L

160

180

200

230

290

310

350

400

480

 600

 L1

121

130

140

153

180

225

250

316

372

 444

 重量（KG）

 PN16（40）

62

64

66

68

93

98

107

129

135

 155

 PN64

66

71

75

78

103

121

141

165

180

 210


电子型单位：mm

 公称通径DN

 25

32

40

50

65

80

100

125

150

200

 H3

 290

 325

 380

 L

 160

 180

 200

 230

 290

 310

 350

 400

 480

 600

 L1

 121

 130

 140

153

180

 225

 250

 316

 372

 444

 H2

 246

 259

 273

 311

354

 366

 668

 512

 587

 759

 重量(KG)

 PN16（40）

 22

 25

 26

 28

 50

 56

 63

 70

 80

 95

 PN64

 26

 30

 35

 37

 60

 68

 88

 100

 125

 140
