CYZDLM电子式套筒调节阀

产品型号：CYZDLM
产品详情：

 结构优越：等截面低流阻流道，额定流量系数大
 调节性好：可调范围大，流量特性可选等百分比或线性
 密封性好：可选择软密封、波纹管密封，提高密封性能
 应用广泛：多种阀座结构、散热片，适应不同压差温度



 技术参数

 动作方式  电开式、电关式

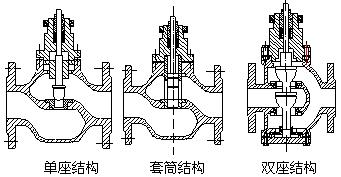

 阀座结构  N双座

 流量特性  等百分比、直线

 可调范围  50：1

 密封等级  Ⅲ、Ⅳ、Ⅴ、Ⅵ

 环境温度  -30℃～+70℃（防爆型：-20℃～+60℃）

 性能标准  JB/T7387-94

 基本误差  ±2.5%

 回　　差  1.5%

 断信号阀位 全开、全关、保持

 电气器参数

 输入信号  4~20mA DC、0~10V DC

 电源电压  AC220V50HZ；380V.AC 50Hz 24AC/DC

 输入阻抗  250Ω

 输出信号  4~20mA DC、0~10V DC

阀体参数

 公称压力  ANSI150LB、JIS10K、PN16

 连接方式  法兰式、（特制：焊接式）

 阀体材质  WCB、SS304、SS316、SS316L

 阀芯材质  SS、SS304、SS316、SS316L、司太莱堆焊

 密封材料  PTFE、硬密封、特殊高温材料

 波 纹 管  SS、SS304、SS316

 填   料  聚四氟乙烯、柔性石墨

 推   杆  衬套2Cr13

 垫   片  橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片

 法兰标准 GB9113-88、JB/T79-94、GB2555-81

 特制法兰 ANSI、JIS、DIN

 流体温度          C3 组　　　 -30℃～150℃
                   C4 组　　　　-30℃～250℃
                   C7 组　　　　-30℃～350℃
                   C8 组　　　　-40℃～450℃



 功能附件选项

 E－防爆型（电气定位器防爆等级可选：隔爆型、本安型）

 Q－完全切断型


CYZDLM电子式套筒调节阀




技术参数

公称通径DN(mm)
（阀座直径dn）

20

25

32

40

50

65

80

100

125

150

200

(10)

(12)

(15)

(20)

额定流量系数

直级

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

额定行程(mm)

16

25

40

60

允许泄漏量

单座

硬密封：IV级 软密封：VI级

套筒

硬密封：II级 软密封：VI级

使用环境湿度

电动调节阀：≤95%

本产品性能指针贯彻GB/T4213-92。 配套用电动执行机构有关技术参数

 公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

电动执机机构

普通型

ZAZ-60
DKZ-310

ZAZ-60
DKZ-310

DKZ-410

DKZ-410
DKZ-510

电子型

JHZAZ1

JHZAZ1

JHZAZ3

JHZAZ3

电动执行机构推力（N)

普通型

400
4000

400
4000

6400

6400
16000

电子型

2000

4000

6000

8000

全行程时间（S）

普通型

12.5

20

32

48

电子型

30

30

48

60


消耗功率（N）

普通型

28

35

电子型

6

15

25

40

表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。

允许压差
电动单座调节阀允许压差表 单位：MPa

公称通径(mm)推力(N)

20

25

32

40

50

65

80

100

125

150

200

10

12

15

20

400

3.90

2.71

1.73

0.95

0.62

0.37

0.24

0.15













2000

6.40

6.40

6.40

4.87

3.11



















4000

6.40

6.40

6.40

6.40

6.11

3.73

2.39

1.53













6000

















1.38

0.91

0.54







6400

















1.45

0.95

0.61

0.40

0.28

0.15

8000























0.50

0.34

0.19

16000























0.98

0.68

0.38

允许压差值若大于公称压力，则取公称压力值。

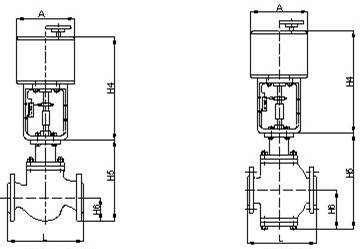

外形尺寸



CYZDLM电子式套筒调节阀


尺寸重量
普通型 单位：mm

公称通径DN

20

25

32

40

50

65

80

100

125

150

200

A

460

530

630

B

230

230

260

H1

490

540

625

L

150

160

180

200

230

290

310

350

400

480

600

H2

175

180

215

218

230

280

285

315

400

460

540

H3

53

57.5

70

75

82.5

92.5

100

110

125

142.5

170

重量(KG)

PN16（40）

50

52.4

56

58

75

87

95

132

135

155

190

PN64

53

56

58

65

68

84

110

129

177

180

210


电子型 单位：mm

公称通径DN

20

25

32

40

50

65

80

100

125

150

200

D

φ155

φ162

φ170

H4

290

325

380

L

150

160

180

200

230

290

310

350

400

480

600

H5

175

180

215

218

230

280

285

315

400

460

540

H6

53

58

70

75

82

92

100

110

125

142

170

重量

PN16（40）

10

12

15

17

18

34

46

54

76

79

100

PN64

13

16

19

26

27

43

69

85

120

125

150
