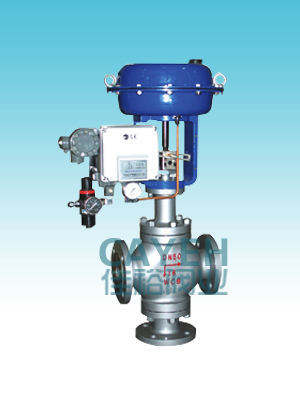

CYZJH(Q/X)气动薄膜三通调节阀
|
             设计先进:流体对阀芯作用方向为流开状态,稳定性好  |

|
             技术参数  |

|
             动作方式 正作用、反作用  |

|
             阀座结构 Q合流、X分流  |

|
             流量特性 线性  |

|
             可调范围 30:1  |

|
             信号范围 Pr:0.2~1bar、0.4~2bar  |

|
             气源压力 Ps:1.4bar~4bar  |

|
             密封等级 Ⅲ、Ⅳ、Ⅴ、Ⅵ  |

|
             环境温度 -30℃~+70℃(防爆型见定位器参数)  |

|
             性能标准 GB/T4213-92  |

|
             基本误差 ±2.5%  |

|
             回 差 1.5%  |

|
             断信号阀位 全开、全关  |

|
             电气定位器参数(用户自备时则不考虑)  |

|
             输入信号 4~20mA DC、0~10V DC  |

|
             输入阻抗 300Ω、250Ω,以定位器为准  |

|
             输出信号 4~20mA DC、0~10V DC  |

|
             防爆等级 dIIBT4/T5/T6、dIICT4/T5/T6、本安型  |

|
             阀体参数  |

|
             公称压力 ANSI150LB、JIS10K、PN16  |

|
             连接方式 法兰式、(特制:焊接式)  |

|
             阀体材质 WCB、SS304、SS316、SS316L  |

|
             阀芯材质 SS、SS304、SS316、SS316L、司太莱堆焊  |

|
             密封材料 PTFE、硬密封、特殊高温材料  |

|
             波 纹 管 SS、SS304、SS316  |

|
             填 料 聚四氟乙烯、柔性石墨  |

|
             推 杆 衬套2Cr13  |

|
             垫 片 橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片  |

|
             法兰标准 GB9113-88、JB/T79-94、GB2555-81  |

|
              流体温度  普通型    -60℃~250℃  |

|

  |

|
             功能附件选项  |

|
             E-防爆型(电气定位器防爆等级可选:隔爆型、本安型)  |

|
             X-带信号回馈(电气定位器带回馈或另配阀位变送器)  |

|
             S-带手轮机构  |

|
             Q-完全切断型  |

|
             附件:电气定位器、空气过滤减压器、锁气保位阀、电磁阀  |



规格技术参数
|
             公称通径DN(mm)  |

             25  |

             32  |

             40  |

             50  |

             65  |

             80  |

             100  |

             125  |

             150  |

             200  |
        |
|
             额定流量系数KV  |

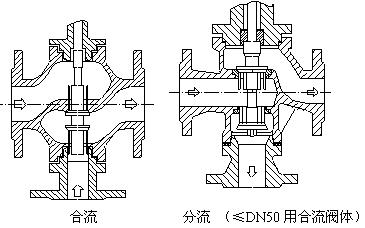

             合流  |

             8.5  |

             13  |

             21  |

             34  |

             53  |

             85  |

             135  |

             210  |

             340  |

             535  |

|
             分流  |

             8.5  |

             13  |

             21  |

             34  |

             53  |

             85  |

             135  |

             210  |

             340  |

             535  |
        |
|
             额定行程(mm)  |

             16  |

             25  |

             40  |

             60  |
        |||||||
|
             膜片有效面积Ae(cm2)  |

             280  |

             400  |

             600  |

             1000  |
        |||||||
|
             允许泄漏量  |

             10-4×阀额定容量  |
        ||||||||||
|
             两种介质温度差t(℃)  |

             铸铁≤150 铸钢、铸不锈钢≤200  |
        ||||||||||
|
             允许压差△P(MPa)  |

             0.86  |

             0.75  |

             0.48  |

             0.31  |

             0.27  |

             0.18  |

             0.11  |

             0.12  |

             0.09  |

             0.05  |
        |
本产品性能指针贯彻GB/T4213-92标准

               标准型                                                高温型

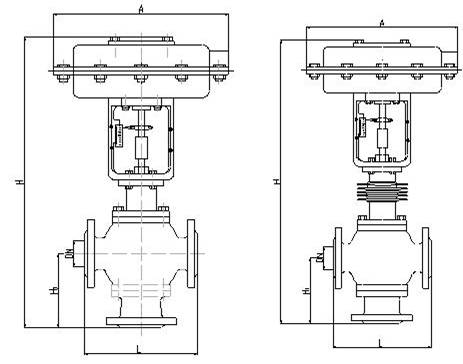

标准型、散热形、高温型外形尺寸表 单位:MM
|
             公称通径  |

             25  |

             32  |

             40  |

             50  |

             65  |

             80  |

             100  |

             125  |

             150  |

             200  |
        ||
|
             A  |

             282  |

             306  |

             306  |

             306  |

             394  |

             394  |

             394  |

             498  |

             498  |

             498  |
        ||
|
             L  |

             160  |

             180  |

             200  |

             230  |

             290  |

             310  |

             350  |

             400  |

             480  |

             600  |
        ||
|
             H1  |

             PN16  |

             121  |

             130  |

             140  |

             153  |

             178  |

             190  |

             200  |

             260  |

             320  |

             360  |
        |
|
             PN40  |

             130  |

             140  |

             150  |

             160  |

             185  |

             200  |

             220  |

             280  |

             320  |

             380  |
        ||
|
             PN64  |

             160  |

             170  |

             180  |

             200  |

             230  |

             250  |

             282  |

             310  |

             430  |

             480  |
        ||
|
             H  |

             标   |

             PN16  |

             490  |

             480  |

             540  |

             580  |

             710  |

             730  |

             750  |

             895  |

             1005  |

             1045  |

|
             PN64  |

             560  |

             561  |

             596  |

             630  |

             760  |

             798  |

             876  |

             892  |

             1200  |

             1263  |
        ||
|
             散热高温型  |

             600  |

             615  |

             650  |

             670  |

             850  |

             870  |

             900  |

             1040  |

             1330  |

             1370  |
        ||
调节阀重量表 单位:KG
|
             公称通径  |

             25  |

             32  |

             40  |

             50  |

             65  |

             80  |

             100  |

             125  |

             150  |

             200  |
        ||
|

 重   |


 普   |

             PN16  |

             21  |

             23  |

             30  |

             36  |

             64  |

             72  |

             92  |

             155  |

             193  |

             286  |

|
             PN64  |

             25  |

             28  |

             40  |

             45  |

             74  |

             85  |

             112  |

             180  |

             243  |

             336  |
        ||
|
             高 温 型  |

             重量增加(5~10)%  |
        |||||||||||
注:1、本表高温型的高度与重量依PN16为依据。
2、带手轮机构高度应增加152(DN20~50)、182(DN65~100)、253(DN125~200)


手动阀系列
