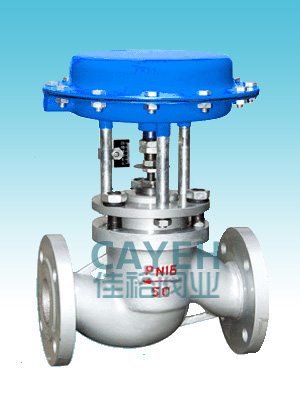

CYZD气动薄膜套筒切断阀

产品型号：CYZD
产品详情：

结构优越：平衡型阀内件，提高切断阀的许用压差密封性好：可选择严密封、软密封。波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性外形结构：整个高度可减小约30％，重量可减轻约30％活塞式执行机构，操作力大，使用压差大

技术参数

动作方式  气开式、气关式

阀座结构  M套筒 P单座 N双座

信号范围  2bar

密封等级  Ⅲ、Ⅳ、Ⅴ、Ⅵ

环境温度  -30℃～+70℃（防爆型见定位器参数）

性能标准  GB/T4213-92

功能选项

Q－完全切断型

S－带手轮机构

E－防爆型（电气定位器防爆等级可选：隔爆型、本安型）

X－带信号回馈（电气定位器带反馈或另配阀位变送器）

附件：手轮、行程开关、空气过滤减压器、电磁阀、膜片、法兰

阀体参数

公称压力  ANSI150LB、JIS10K、PN16

连接方式  法兰式、（特制：焊接式）

阀体材质  HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti

阀芯材质  1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti 、司太莱堆焊

密封材料  PTFE、硬密封、特殊高温材料

波 纹 管  1Cr18Ni9Ti

填  料  聚四氟乙烯、柔性石墨

推  杆  衬套2Cr13

垫  片  橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片

法兰标准  GB9113-88、JB/T79-94、GB2555-81

流体温度  -60~450℃




技术参数

公称通径DN（mm）

15

20

25

32

40

50

65

80

100

125

150

200

额定流量系数（KV）

单座、双座

5

7

11

20

30

48

75

120

190

300

480

760

套筒





11

20

30

48

75

120

180

300

480

760

额定行程（mm）

8

12

20

25

40

50

有效面积（C㎡）

LDZD型

100

200

400

600

1000

LDZS型

100

125

160

250

允许泄漏量

硬密封1/h

一般：10ˉ4×阀额定容量；严密型：单、双座：1.2×10ˉ7,套筒5×10ˉ6×阀客定容量

软密封

VI级

允许压差
（MPa）

LDZD1正作用

6.4

5.09

2.91

1.85

2.18

1.33

1.52

0.99

0.62

0.60

0.69

0.39

LDZD1反作用

6.4

6.4

3.88

2.47

2.91

1.77

2.03

1.32

0.83

0.80

0.92

0.52

LDQD2

6.4

6.1

3.5

2.3

3.0

1.9

1.9

1.5

0.93

0.84

0.65

0.47


外形尺寸及重量表

公称通径

15

20

25

32

40

50

65

80

100

125

150

200

A

φ196

φ232

φ308

φ394

φ498

L

PN16、40

130

150

160

180

200

230

290

310

350

400

480

600

PN64

210

230

230

260

260

300

340

380

430

500

550

600

H

PN16、40

305

340

345

370

380

390

475

490

500

765

825

927

PN64

320

350

354

372

382

397

473

475

517

805

882

815

波纹管密封型

375

409

414

431

441

468

555

570

613

855

915

1017

H1

PN16、40

50

53

58

70

75

83

93

100

110

125

148

170

PN64

60

65

70

77.5

85

90

100

85

125

148

170

208

H2

PN16

115

115

121

130

140

153

178

190

200

260

320

380

PN40

125

125

130

140

150

160

185

200

220

280

320

360

PN64

150

150

160

170

180

200

230

250

282

310

430

480

H3

PN16、40

404

415

428

448

448

468

561

578

590

886

1008

1120

PN64

365

430

498

528

528

530

535

540

600

890

1208

1305

波纹管密封型

395

465

478

509

509

548

641

658

670

976

1098

1210

重量（Kg）

标准型

10

10

12

15

18

23

35

45

60

75

90

120

波纹管密封型

12

12

14

17

20

26

38

48

64

79

95

125

1） 本产品性能和指针贯彻GB/T4213-92;
2） 表中允许压差值若大于公称压力则取公称压力值，小于等于公称压力值则不变；
3） 表允许值为使用标准缸值，可配用不同的气缸提高允许压差。
