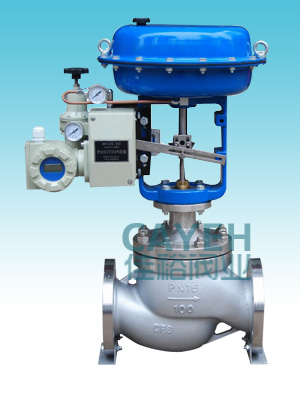

CYZJHM气动薄膜套筒调节阀

产品型号：CYZJHM

产品详情：

结构优越：等截面低流阻流道，额定流量系数大
调节性好：可调范围大，流量特性可选等百分比或线性
密封性好：可选择软密封、波纹管密封，提高密封性能
应用广泛：多种阀座结构、散热片，适应不同压差温度

技术参数

动作方式气开式、气关式

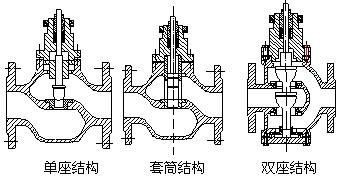

阀座结构 P单座

流量特性等百分比、线性

可调范围 50：1

信号范围 Pr:0.2~1bar、0.4~2bar

气源压力 Ps:1.4bar~4bar

密封等级 Ⅲ、Ⅳ、Ⅴ、Ⅵ

环境温度 - 30℃～+70℃（防爆型见定位器参数）

性能标准 GB/T4213-92

基本误差 ±2.5%

回差 1.5%

断信号阀位全开、输出信号 4~20mA DC、0~10V DC全关

本产品性能指针贯彻GB/T4213-92标准

电气定位器参数（用户自备时则不考虑）

输入信号 4~20mA DC、0~10V DC

输入阻抗 300Ω、250Ω，以定位器为准

输出信号 4~20mA DC、0~10V DC

防爆等级 dIIBT4/T5/T6、dIICT4/T5/T6、本安型

阀体参数

公称压力 ANSI150LB、JIS10K、PN16

连接方式法兰式、（特制：焊接式）

阀体材质 WCB、SS304、SS316、SS316L

阀芯材质 SS、SS304、SS316、SS316L、司太莱堆焊

密封材料 PTFE、硬密封、特殊高温材料

波纹管 SS、SS304、SS316

填料聚四氟乙烯、柔性石墨

推杆衬套2Cr13

垫片橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片

法兰标准 GB9113-88、JB/T79-94、GB2555-81

流体温度   常温型　　　   -60℃～250℃
                   散热性　　　 -60℃～450℃
                   高温型　　　 450℃～560℃
                   低温型               -220℃～-250℃

功能附件选项

E－防爆型（电气定位器防爆等级可选：隔爆型、本安型）

X－带信号回馈（电气定位器带回馈或另配阀位变送器）

S－带手轮机构

Q－完全切断型

附件：电气定位器、空气过滤减压器、锁气保位阀、电磁阀

规格技术参数

公称通径DN(mm)		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
额定流量系数KV	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
额定行程(mm)		16					25			40			60
膜片有效面积Ae（cm2）		280					400			600			1000
允许泄漏量		硬阀座：IV级（10-4阀额定容量）软阀座：VI级

允许压差气闭式调节阀允许压差表 单位: MPa

膜片有胶面积Ae(cm2)			280			400			600			1000
信号范围Pr(KPa)			20-100	20-100	40-100	20-100	20-100	40-100	20-100	20-100	40-200	20-100	20-100	40-200
气源压力Ps(MPa)			0.14	0.14	0.25	0.14	0.14	0.25	0.14	0.14	0.25	0.14	0.14	0.25
需配附件			-	P	P	-	P	P	-	P	P	-	P	P
公称通径 DN （mm）及阀座直径 d (mm)	20	10	5.35	6.40	6.40
		12	3.72	6.40	6.40
		15	2.33	5.55	6.40
		20	1.34	3.12	4.01
	25	25	0.86	2.00	2.57
	32	32				0.75	1.74	2.24
	40	25				1.22	2.85	3.67
		32				0.75	1.74	2.24
		40				0.48	1.11	1.48
	50	32				0.75	1.74	2.24
		40				0.48	1.11	1.48
		50				0.31	0.71	0.91
	65	65							0.27	0.63	0.81
	80	50							0.46	1.07	1.38
		65							0.27	0.63	0.81
		70							0.18	0.42	0.52
	100	65							0.27	0.63	0.81
		70							0.18	0.42	0.52
		100							0.11	0.26	0.34
	125	125										0.12	0.29	0.37
	150	100										0.19	0.44	0.57
		125										0.12	0.29	0.37
		150										0.09	0.20	0.25
	200	125										0.12	0.29	0.37
		150										0.09	0.20	0.25
		200										0.05	0.11	0.14

*P:阀门定位器
**对于CYZJH（P）型单座纹管密封调节阀,最大允许压差为1.0MPa，表中数据若数值小于1.0MPa则不变，若数值MPa，则取值1.0MPa。

允许压差气开式调节阀允许压差表 单位: MPa

膜片有胶面积Ae(cm2)			280		400		600		1000
信号范围Pr(KPa)			20-100	20-100	20-100	20-100	20-100	20-100	20-100	20-100
气源压力Ps(MPa)			0.14	0.14	0.14	0.14	0.14	0.14	0.14	0.14
需配附件			-	P	-	P	-	P	-	P
公称通径 DN （mm）及阀座直径 d (mm)	20	10	5.35	6.40
		12	3.72	6.40
		15	2.33	5.55
		20	1.34	3.12
	25	25	0.86	2.00
	32	32			0.75	1.74
	40	25			1.22	2.85
		32			0.75	1.74
		40			0.48	1.11
	50	32			0.75	1.74
		40			0.48	1.11
		50			0.31	0.71
	65	65					0.27	0.63
	80	50					0.46	1.07
		65					0.27	0.63
		70					0.18	0.42
	100	65					0.27	0.63
		70					0.18	0.42
		100					0.11	0.26
	125	125							0.12	0.28
	150	100							0.19	0.44
		125							0.12	0.26
		150							0.09	0.20
	200	125							0.12	0.28
		150							0.09	0.20
		200							0.05	0.11

*P:阀门定位器
**对于CYZJH（P）型单座纹管密封调节阀,最大允许压差为1.0MPa，表中数据若数值小于1.0MPa则不变，若数值MPa，则取值1.0MPa。

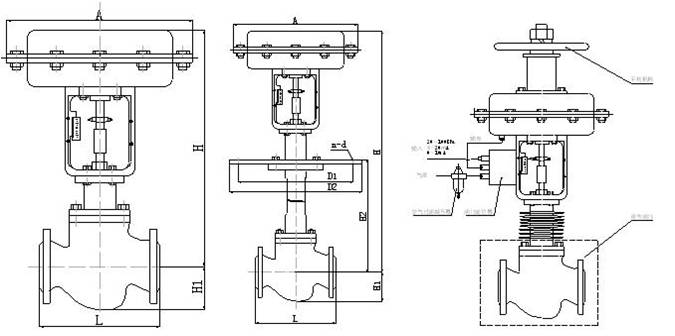

CYZJHM气动薄膜套筒调节阀
标准型低温型高温型（配定位器，手轮等）

外形尺寸
标准型、散热形、高温型外形尺寸表单位：MM

公称通径			20	25	32	40	50	65	80	100	125	150	200
			282		308			394			494
L	PN16,40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H1	PN16		53	58	70	75	83	93	100	110	125	143	170
	PN40		53	58	70	75	83	93	100	118	135	150	188
	PN64		65	70	78	85	90	103	108	125	148	173	208
H	标准型	PN16	429	438	474	476	502	622	646	687	835	889	981
		PN40	429	438	474	476	502	622	646	695	845	896	1000
		PN64	456	468	511	525	535	663	673	705	868	958	1260
	散热高温型		570	570	610	610	630	730	810	820	960	1090	1180

*散热、高温型高度（H）为PN16的数值
*夹套型高度H1及H均增加15%

CYZJHM气动薄膜套筒调节阀

波纹管密封型外形尺寸单位：MM

公称通径	20	25	32	40	50	65	80	100	125	150	200
A	282		308			394			494
L	150	160	180	200	230	290	310	350	400	480	600
H1	53	58	70	75	83	93	100	110	125	143	170
H标准型	446.5	453.5	490	542	537.5	617.5	667	675	735	907.5	900

低温型外表尺寸

公称通径			20	25	32	40	50	65	80	100	125	150	200
A			282		308			394			494
L	PN16, PN40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H1	PN16, PN40		52.5	57.5	70	75	82.5	92.5	100	117.5	135	150	187.5
H1	PN64		65	70	77.5	85	900	102.5	107.5	125	147.5	172.5	207.5
H2	-60~-100℃		500	500	500	500	500	600	600	600	700	700	700
	-100~-200℃		700	700	700	700	700	800	800	800	900	900	900
	-200~-250℃		900	900	900	900	900	1000	1000	1000	1100	1100	1100
H	-60~ -100 (℃)	PN16, PN40	810	810	832	832	832	1026	1026	1024	1200	1198	1198
	-60~ -100 (℃)	PN64	810	874	832	832	832	1026	1026	1024	1200	1198	1198
	-100~ -200 (℃)	PN16, PN40	1010	1010	1032	1032	1032	1226	1226	1124	1400	1398	1398
	-100~ -200 (℃)	PN64	1010	1010	1032	1032	1032	1226	1226	1124	1400	1398	1398
	-200~ -250 (℃)	PN16, PN40	1210	1210	1032	1232	1232	1426	1426	1424	1600	1598	1398
	-200~ -250 (℃)	PN64	1210	1210	1032	1232	1232	1426	1426	1424	1600	1598	1805.5
D3			260	260	285	305	340	370	405	460	525	590	700
D4			290	290	315	335	370	400	435	490	555	630	740
螺栓孔N(个)-D(直径)			8-14	8-14	8-14	8-16	8-16	10-16	10-16	12-18	14-18	16-18	18-18

调节阀重量表 单位:KG

公称通径		20	25	32	40	50	65	80	100	125	150	200
标准型	PN16	16	17	19	21	23	35	48	57	64	70	90
	PN40	16	17	19	21	23	35	48	60	67	74	95
	PN64	20	21	25	30	33	44	71	91	100	115	145
散热高温型		17	18	20	22	25	36	51	60	67	74	95
波纹管型		20	21	25	30	33	48	71	91	102	115	145
低温型		20	21	23	26	28	42	58	69	77	84	108

*本表中散热高温型的重量以PN16为依据,低温型以PN40为依据.
