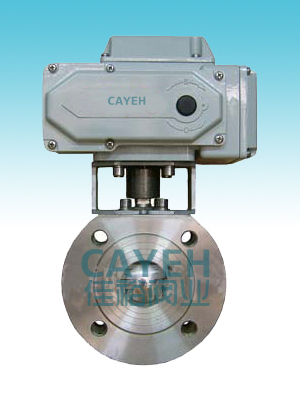

CYQ971F电动薄型球阀

产品型号：CYQ971F

产品详情：

概述
CYQ971F电动薄型球阀是引进德国技术进行国产化设计而发展出的新一代超短法兰距球阀。球芯通道形状有V形及O形，流体阻力小，是所有阀类中流体阻力最小的一种。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

产品特点
1、不带任何管接头的整体式阀体，因此不受管道或螺栓压力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响。
2、流体阻力小，其阻力系数与同长度的管段相等。
3、阀体较一般法兰球阀短，适用于工厂同一管路阀门数量多的场合。

技术参数和性能

电动执行器技术参数		阀门参数
电源	AC110、220、380V/DC24、220V	公称通径	DN15～200mm
输出力矩	50N·M～2000N·M	公称压力	ANSI 150LB、JIS10K、PN16
任选功能	开关型、触点型、开度信号、智能型	阀轴材质	304
动作范围	0～90°±5°	阀体材质	WCB、304、316、316L
动作时间	15秒/30秒/60秒	球体材质	304、316、316L
环境温度	-30°～60°	阀座密封	PTFE、PPL、不锈钢
手动操作	附带手柄操作	工作温度	PTFE≤180℃、PPL≤350℃、金属密封≤450℃
限位	电气、机械二重限位	适用介质	水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
输入信号	0-10，1-5VDC/4-20mA(智能型)	特点	结构紧凑、体积小、重量轻、安装方便

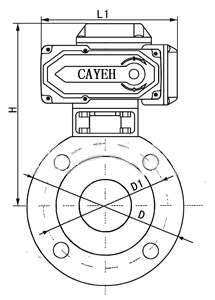

外形尺寸

通径	L	L1	H	D	D1	额定功率	额定电流
15	32	155	218	95	65	15W	0.2A
20	38	155	223	105	75	15W	0.2A
25	45	155	230	115	86	15W	0.2A
32	55	155	236	136	100	15W	0.2A
40	62	208	243	146	110	25W	0.5A
50	72	208	250	160	125	25W	0.5A
65	95	208	260	180	145	25W	0.5A
80	120	256	278	195	160	50W	0.8A
100	145	256	338	215	180	90W	1.0A
125	200	256	352	245	210	90W	1.0A
150	225	288	382	280	240	120W	1.2A
200	230	288	390	335	295	150W	1.2A

订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型，智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V，输出信号:4-20mA，1-5V，0-10V

注意事项
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时最好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
