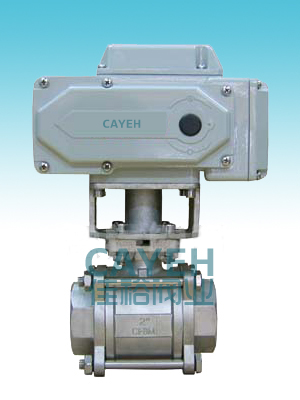

CYQ911F电动牙口球阀

产品型号：CYQ911F

产品详情：

概述
CYQ911F电动内牙口球阀及对焊连接球阀分为整体式(一片式)、两片式及三片式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。三片式球阀体积小，由三部分阀壳组成，通过四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，直接拆卸四只螺栓，阀体中间部分即可取出。适用于轻工机械体积小空间窄的场合。具有体积小、配套简单、流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

产品特点
1、防火、防静电设计
2、阀杆防爆出装置
3、阀球上设计有压力平衡孔
4、双层阀杆填料与对压碟型弹片装置

技术参数和性能

电动执行器技术参数		阀门参数
电源	AC110、220、380V/DC24、220V	公称通径	DN6～100mm
输出力矩	50N·M～2000N·M	公称压力	ANSI 150LB、JIS10K、PN16
任选功能	开关型、触点型、开度信号、智能型	阀轴材质	304
动作范围	0～90°±5°	阀体材质	FCD、WCB、304、316、316L
动作时间	15秒/30秒/60秒	球体材质	304、316、316L
环境温度	- 30°～60°	阀座密封	PTFE、PPL、不锈钢
手动操作	附带手柄操作	工作温度	PTFE≤180℃、PPL≤350℃、金属密封≤450℃
限位	电气、机械二重限位	结构型式	三片式、对焊式、承插焊式、二片式
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	水、石油、酸类、粘性流体、浆料介质等
输入信号	0-10，1-5VDC/4-20mA(智能型)	特点	联机简单，结构紧凑、阻力小、动作稳定

CYQ911F电动牙口球阀

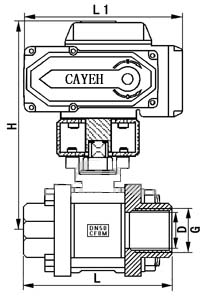

外形尺寸

尺寸(mm)		6	10	15	20	25	32	40	50	65	80	100
三片式	G	1/4″	3/8″	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	4″
	D	11.6	12.7	15	20	25	32	38	50	64	78	98
	L	65	65	67	82	91	108	129	148	186	206	240
对焊式	D	18	18	24	28	34	41	49	62	78	94	124
	d	11.6	12.7	15.8	20	25	32	38	50	64	78	98
	L	65	65	67	82	91	108	129	148	186	206	240
承插焊	D	11.6	12.7	15	20	25	32	38	50	64	78	98
	D1	14.1	17.6	21.8	27.5	34.7	43.0	49.0	61.5	77.0	90.0	115.2
	L	65	65	67	82	91	108	129	148	186	206	240
二片式	A	9.5	9.5	9.5	11.1	12.7	14.3	15.9	17.4	26.9	28.8	34.5
	D	10	12	15	20	25	32	38	50	64	78	98
	L	56	56	75	80	90	110	120	140	160	178	216
L1		88	88	88	88	88	155	155	155	208	208	256
H		142	142	142	142	152	213	225	235	265	280	300
额定功率		5W	5W	5W	5W	5W	15W	15W	15W	25W	25W	50W
额定电流		0.01A	0.01A	0.01A	0.01A	0.01A	0.2A	0.2A	0.2A	0.5A	0.5A	0.8A

订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型，智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V，输出信号:4-20mA，1-5V，0-10V

注意事项
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时最好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
