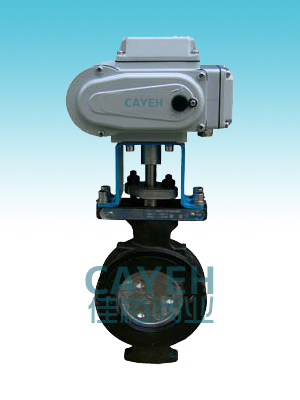

CYD972电动高性能蝶阀

产品型号：CYD972

产品详情：

概述
CYD972系列电动高性能对夹式蝶阀是我公司引进转化国外产品，采用带有球形密封表面的双偏心蝶板，配以单片挠性唇式密封座，适用于要求可靠密封和良好调节特性的场合。由于双偏心蝶板的设计，该阀门具有严密的密封性能，超长的使用寿命。可作快速切断或调节流量之用。电动高性能对夹式蝶阀使用多种结构材料，包括符合NACE要求和抗腐蚀的，并可提供用于氯气、氧气、高真空和腐蚀介质及低温环境的特殊阀门。

电动高性能对夹蝶阀使用单一的PTFE阀座设计，弹性好，可靠性高
●唇缘式密封结构可补偿温度和压力的变化。
●使用寿命长，维修量小。
●双向达到无气泡密封。
电动高性能对夹蝶阀采用偏心轴和偏心蝶板设计
●在开启和处于中间位置时阀座与蝶板不发生接触。
●在阀座上下部位无磨损点。
●扭矩低，对操作机构要求小。
电动高性能对夹蝶阀断流和控制兼备
●具有优良的控制特性。
●流量特性曲线等比变化。
●调节范围广。
●即使用于控制仍能紧密密封。

技术参数与性能

电动执行器技术参数		阀门参数
电源	AC110、220、380V/DC24、220V	公称通径	DN50～400mm
输出力矩	50N·M～2000N·M	公称压力	ANSI 150LB、JIS10K、PN16
任选功能	开关型、触点型、开度信号、智能型	阀轴材质	410、304、316
动作范围	0～90°±5°	阀体材质	WCB、SS304、SS316
动作时间	15秒/30秒/60秒	阀板材质	WCB、SS304、SS316
环境温度	-30°～60°	阀座密封	NBR、EPDM、VITON、PTFE
手动操作	附带手柄操作	结构形式	中线型、多耳型
限位	电气、机械二重限位	工作温度	PTFE≤180℃、柔性石墨≤300℃
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	水、空气、腐蚀性介质等
输入信号	0-10，1-5VDC/4-20mA(智能型)	特点	密封性能好、使用寿命长、扭矩低

CYD972电动高性能蝶阀

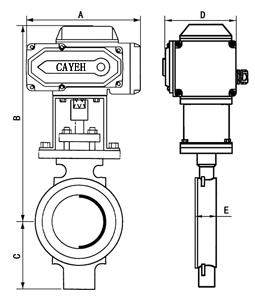

外形尺寸

通径	A	B	C	D	E	额定功率	额定电流
50	155	239.3	62	104	43	15W	0.2A
65	155	309	81	104	49	15W	0.2A
80	155	318	113	104	49	15W	0.2A
100	208	341	125	115	54	25W	0.5A
125	208	342	145	115	54	25W	0.5A
150	208	360	145	115	57	25W	0.5A
200	256	407	171	127	64	50W	0.8A
250	256	466	201	127	71	50W	0.8A
300	256	512	238	127	81	90W	1.0A
350	288	580	285	164	92	120W	1.2A
400	288	599	323	164	102	120W	1.2A
450	288	621	346	164	114	150W	1.2A
500	288	647	387	164	127	150W	1.2A

订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V

注意事项
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时最好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
