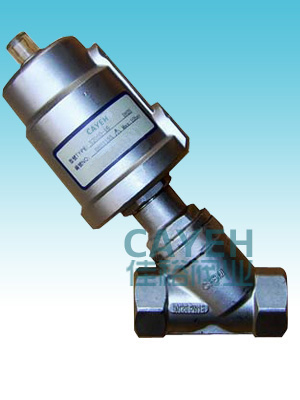

CY2001气动角座阀

产品型号：CY2001

产品详情：

概述
CY2001不锈钢气动角座阀是根据无流阻、无水锤、大流量的特点设计而成的。它广泛应用于食品、饮料、纺织、印染、制药、化工以及机械制造等工业领域。

产品特点
1、具有阀门开或关位置显示。
2、外部气动先导，可增加使用寿命，免维护。
3、具有多种控制方式：常开、常闭、双动。
4、容易安装：气控头可以作360旋转，甚至限位开关也可以360旋转。
5、溢流口与滑块间有自调节密封压盖，可提高密封性能。
6、长寿命导杆：阀杆契形特氟隆(PTEE)密封，避免脏物导入。自润滑，免维护。阀杆经特别处理以确保最佳固定，并能自动更正位置。
7、阀体角座结构，可实现大流量（特别是与普通截止阀相比较），结构紧凑响应快。
8、无水锤作用：流体从阀杆下方流入时，水锤(水冲击力)被吸收。

技术参数		阀体参数
气缸形式	双作用、单作用	公称通经	DN15～65mm
环境温度	-20℃～+80℃	公称压力	ANSI 150LB、JIS10K、PN16
气源压力	双作用4~8bar、单作用5~8bar	阀体材质	SS304、SS316
工作温度	PTFE：-10℃～180℃	法兰标准	ASME B16.34、JIS B238、JB/T79、GB9113
工作温度	FPM：-10℃～100℃	连接方式	螺纹式、对焊式、法兰式、快接式
执行器外壳	聚酸胺、不锈钢	适用介质	水、酒精、有机溶剂、水蒸汽等
电气定位器	输入4~20mA信号，实现阀门开关功能	特点	无水锤、体积小、流通能力大

CY2001气动角座阀

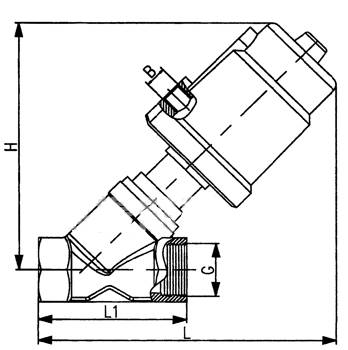

外形尺寸

通径	D	A	B	C	E	F	H	执行器
15	1/2″	85	173	12	64	44	137	50DA
20	3/4″	95	178	12	64	44	145	50DA
25	1″	105	212	14	80	52	173	63DA
32	1 1/4″	120	255	16	101	60	210	63DA
40	1 1/2″	130	301	18	127	73	260	63DA
50	2″	150	346	20	153	86	301	63DA
65	2 1/2″	185	372	22	153	86	315	80DA

注意事项
1、管道必须清洁无污染。
2、根据需要安装，但最好使执行机构朝上。注意流向。
3、连接阀门注意对准管道，只有在用户特殊要求时才取下执行机构。
4、打开或维修该角阀之前先切断流体和控制气源并降低管道系统中的压力。

订货说明
1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号回馈、气源处理三联件
