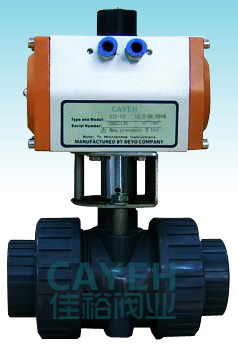

CYUQ621气动UPVC球阀
概述
CYUQ621气动UPVC球阀采用双由令承插连接，不须使用特殊工具即可快速装配。具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广。例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
*中线结构，密封性好、阻力小
*轴阀杆，紧密度高、摩擦小
*外形轻巧，节约成本、流量大
|
技术参数 |
阀体参数 |
||
|
气缸形式 |
双作用、单作用 |
公称压力 |
ANSI 150LB、JIS10K、PN16 |
|
环境温度 |
-20℃～+80℃ |
连接方式 |
双由令 法兰式 |
|
气源压力 |
双作用4~8bar、单作用5~8bar |
阀体材质 |
UPVC, CPVC, PP, PVDF, ABS |
|
功能选项 |
球体材质 |
UPVC, CPVC, PP, PVDF, ABS |
|
|
防 爆 型 |
防爆等级:dIIBT3/T4防爆证号：GYB081064 |
密封材料 |
PTFE |
|
信号回馈 |
X1机械式无源信号，X2有源信号 |
工作温度 |
C7: -20℃～80℃（S) |
|
带加热器 |
可在潮湿环境干燥执行器内组件 |
|
|
|
手动功能 |
电动执行器带有手动开阀、关阀功能 |
|
|
|
调 节 型 |
输入4~20mA信号，实现阀门调节功能 |
|
|
|
附件选项 |
标准规范 |
||
|
回 讯 器 |
也叫限位开关，远程反馈开关信号 |
法兰标准 |
ASME B16.34、JIS B238、JB/T79、GB9113 |
|
电 磁 阀 |
双作用选二位五通、单作用选二位三通 |
检测与试验 |
EN 12266-1、API598、GB/T13927-1992 |
|
三 联 件 |
可对气源稳压、过滤、气缸加润滑油 |
设计标准 |
ASME B16.34、API608、GB 12238-89 |
|
电气定位器 |
输入4~20mA信号，实现阀门调节功能 |
结构长度 |
ASME B16.10、JIS B2002、GB/T 12221 |
|
备注：气缸参数请另参考所选配的气动执行器数据 |
|
|
|

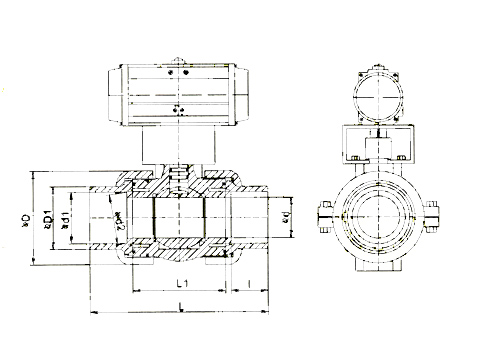

外形尺寸（mm）
|
通径 |
D |
D1 |
d |
L |
L1 |
执行器 |
|
15 |
45 |
31 |
13 |
112 |
60 |
32DA |
|
20 |
55 |
37 |
18 |
132 |
73 |
52DA |
|
25 |
66 |
44 |
23 |
144 |
78 |
52DA |
|
32 |
82 |
54 |
30 |
165 |
87 |
63DA |
|
40 |
98 |
65 |
38 |
171 |
92 |
75DA |
|
50 |
120 |
79 |
48 |
200 |
112 |
83DA |
|
65 |
140 |
92 |
61 |
273 |
136 |
92DA |
|
80 |
160 |
108 |
69 |
303 |
158 |
105DA |
|
100 |
225 |
146 |
99 |
326 |
176 |
140DA |
