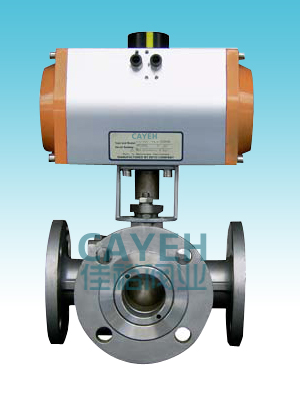

CYQ644/5F气动三通球阀

产品型号：CYQ644/5F

产品详情：

概述
CYQ644/5F气动三通球阀可为L形和T形，L形（Q644F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q645F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。

*安装方便，ISO511安装平台
*外观精美，采用蜡模铸造
*防火结构设计,防静电结构

特点
1、独特的外观设计，美观大方。
2、高平台结构，IS05211连接标准，能使安装电/气动执行器更为专业化。
3、阀体外表备有加强筋，即使在长期由腐蚀的介质中使用，也能避免阀体自身的断裂，能避免在工程安装中所造成的阀门部位断开。
4、阀杆进行磨床加工，为了使实行装配电/气动阀门时的力矩减轻，更加灵活性。
5、碳钢球阀的阀体进行磷化处理，不褪色，不生锈，既耐用，又美观

技术参数		阀体参数
气缸形式	双作用、单作用	公称压力	ANSI 150LB、JIS10K、PN16
环境温度	-20℃～+80℃	连接方式	法兰标准 JB、GB、ANSI、JIS
气源压力	双作用4~8bar、单作用5~8bar	阀体材质	WCB、SS304、SS316、SS316L
功能选项		球体材质	SS304、SS316、SS316L
防爆型	防爆等级:dIIBT3/T4防爆证号：GYB081064	密封材料	PTFE、PPL(特选：石墨、金属硬密封)
信号回馈	X1机械式无源信号，X2有源信号	工作温度	C6: -30℃～150℃（Y）
带加热器	可在潮湿环境干燥执行器内组件		C7: -30℃～250℃（S)
手动功能	电动执行器带有手动开阀、关阀功能		C8: -30℃～350℃（S)
调节型	输入4~20mA信号，实现阀门调节功能
附件选项		标准规范
回讯器	也叫限位开关，远程反馈开关信号	法兰标准	ASME B16.34、JIS B238、JB/T79、GB9113
电磁阀	双作用选二位五通、单作用选二位三通	检测与试验	EN 12266-1、API598、GB/T13927-1992
三联件	可对气源稳压、过滤、气缸加润滑油	设计标准	ASME B16.34、API608、GB 12238-89
电气定位器	输入4~20mA信号，实现阀门调节功能	结构长度	ASME B16.10、JIS B2002、GB/T 12221
备注：气缸参数请另参考所选配的气动执行器数据

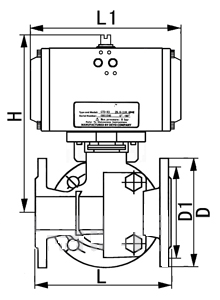

外形尺寸

公称压力	通径	L	L1	H	D	D1	执行器
PN16 PN25	15	150	140	182	95	65	52DA
	20	160	140	186	105	75	63DA
	25	180	158	208	115	86	63DA
	32	200	158	212	136	100	75DA
	40	220	210	269	146	110	83DA
	50	240	248	295	160	125	92DA
	65	260	248	306	180	145	105DA
	80	280	268	329	195	160	125DA
	100	320	345	384	215/230	180/190	140DA
	125	380	410	420	245/270	210/220	63DA
	150	440	438	440	280/300	240/250	75DA
	200	550	487	506	335/360	295/310	75DA

备注
1.表带＊尺寸为备选尺寸，如果是选择技术参数中的特选项目或客户有特制要求时，请向我们另行索取尺寸表；
2.表中气动头型号为L型三通的常规配置，T型三通原则上执行器配置应加大一文件，具体请向我们咨询；
3.若用户气源及工况条件较好，则可优化执行器配置减少成本，若工况条件差，则需加大执行器规格。
