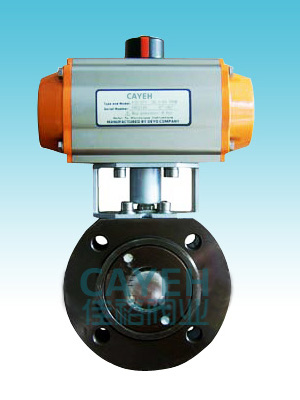

CYQ671F气动薄型球阀
概述
CYQ671F气动薄型球阀流体阻力小，是所有阀类中流体阻力最小的一种。球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
*安装方便，ISO511安装平台
*防火结构设计,防静电结构
*外观小巧，重量轻、比一般的球阀节省空间
|
技术参数 |
阀体参数 |
||
|
气缸形式 |
双作用、单作用 |
公称压力 |
A NSI 150LB、JIS10K、PN16 |
|
环境温度 |
-20℃～+80℃ |
连接方式 |
法兰标准 JB、GB、ANSI、JIS |
|
气源压力 |
双作用4~8bar、单作用5~8bar |
阀体材质 |
WCB、SS304、SS316、SS316L |
|
功能选项 |
球体材质 |
SS304、SS316、SS316L |
|
|
防 爆 型 |
防爆等级:dIIBT3/T4防爆证号：GYB081064 |
密封材料 |
PTFE、PPL |
|
信号回馈 |
X1机械式无源信号，X2有源信号 |
工作温度 |
C6: -30℃～150℃（PTFE） |
|
带加热器 |
可在潮湿环境干燥执行器内组件 |
C7: -30℃～250℃（PPL） |
|
|
手动功能 |
电动执行器带有手动开阀、关阀功能 |
|
|
|
调 节 型 |
输入4~20mA信号，实现阀门调节功能 |
应用范围 |
水、油、气及某些腐蚀性液体 |
|
附件选项 |
标准规范 |
|
|
|
回 讯 器 |
也叫限位开关，远程反馈开关信号 |
法兰标准 |
ASME B16.34、JIS B238、JB/T79、GB9113 |
|
电 磁 阀 |
双作用选二位五通、单作用选二位三通 |
检测与试验 |
EN 12266-1、API598、GB/T13927-1992 |
|
三 联 件 |
可对气源稳压、过滤、气缸加润滑油 |
设计标准 |
ASME B16.34、API608、GB 12238-89 |
|
电气定位器 |
输入4~20mA信号，实现阀门调节功能 |
结构长度 |
ASME B16.10、JIS B2002、GB/T 12221 |
|
备注：气缸参数请另参考所选配的气动执行器数据 |
|
|
|
外形尺寸
|
通径 |
φR |
φC |
φD |
L |
H |
A |
T |
F |
N-φM |
执行器 |
|
15 |
45 |
65 |
95 |
42 |
145 |
143 |
14 |
2 |
12 |
52DA |
|
20 |
55 |
75 |
100 |
44 |
150 |
143 |
14 |
2 |
12 |
52DA |
|
25 |
45 |
65 |
100 |
50 |
161 |
143 |
14 |
2 |
12 |
52DA |
|
32 |
78 |
100 |
110 |
60 |
185 |
173 |
16 |
2 |
16 |
63DA |
|
40 |
85 |
110 |
110 |
65 |
203 |
190 |
16 |
2 |
16 |
75DA |
|
50 |
100 |
125 |
125 |
80 |
220 |
196.5 |
16 |
3 |
16 |
83DA |
|
65 |
120 |
145 |
145 |
110 |
253 |
241 |
18 |
3 |
16 |
92DA |
|
80 |
135 |
160 |
160 |
120 |
274 |
163.5 |
20 |
3 |
16 |
105DA |
|
100 |
155 |
180 |
180 |
150 |
320 |
319 |
20 |
3 |
16 |
125DA |
|
125 |
185 |
210 |
210 |
180 |
374 |
390 |
22 |
3 |
16 |
140DA |
|
150 |
210 |
240 |
240 |
225 |
415 |
449 |
24 |
3 |
20 |
160DA |
备注
1.表带＊尺寸为备选尺寸，如果是选择技术参数中的特选项目或客户有特制要求时，请向我们另行索取尺寸表；
2.表中气动头型号为常规配置，若用户气源及工况条件较好，则可优化执行器配置减少成本，若工况条件差，则需加大执行器规格。
