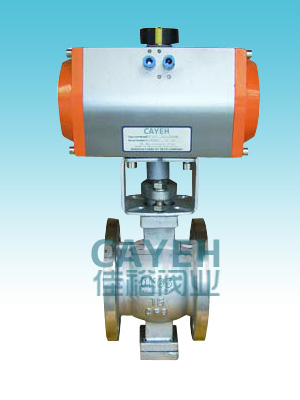

CYQ641F气动V形球阀

产品型号：CYQ641F

产品详情：

概述
    CYQ641F气动V型球阀阀体采用特殊形状的固定式V型截口球体和可调金属阀座结构，当阀关闭时，V型切口与阀座形成楔切作用，可防止球体和阀座之间因污物产生的卡死现象，具有自清洁功能，特别适用于含纤维料浆，污水和粘性颗粒的介质。气动V型调节球阀可实现连续调节，并且流阻小，调节范围广，是一种用途广泛，高性能的调节阀。广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

   *安装方便，ISO511安装平台
   *外观精美，采用蜡模铸造
   *防火结构设计,防静电结构

技术参数		阀体参数
气缸形式	双作用、单作用	公称压力	ANSI 150LB、JIS10K、PN16
环境温度	-20℃～+80℃	连接方式	法兰标准 JB、GB、ANSI、JIS
气源压力	双作用4~8bar、单作用5~8bar	阀体材质	WCB、SS304、SS316、SS316L
功能选项		球体材质	SS304、SS316、SS316L
防爆型	防爆等级:dIIBT3/T4防爆证号：GYB081064	密封材料	PTFE、PPL(特选：石墨、金属硬密封)
信号回馈	X1机械式无源信号，X2有源信号	工作温度	C6: -30℃～150℃（Y）
带加热器	可在潮湿环境干燥执行器内组件		C7: -30℃～250℃（S)
手动功能	电动执行器带有手动开阀、关阀功能		C8: -30℃～350℃（S)
调节型	输入4~20mA信号，实现阀门调节功能
附件选项		标准规范
回讯器	也叫限位开关，远程反馈开关信号	法兰标准	ASME B16.34、JIS B238、JB/T79、GB9113
电磁阀	双作用选二位五通、单作用选二位三通	检测与试验	EN 12266-1、API598、GB/T13927-1992
三联件	可对气源稳压、过滤、气缸加润滑油	设计标准	ASME B16.34、API608、GB 12238-89
电气定位器	输入4~20mA信号，实现阀门调节功能	结构长度	ASME B16.10、JIS B2002、GB/T 12221
备注：气缸参数请另参考所选配的气动执行器数据

CYQ641F气动V型球阀

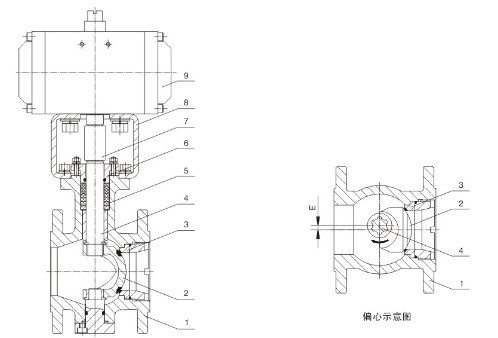

外形尺寸（mm）

通径	L	T	F	E	B	C	H	A	N-M	执行器
15	130	14	2	95	65	46	147	143	4-14	52DA
20	130	16	2	105	75	59	152	143	4-14	52DA
25	140	16	2	115	85	65	163	143	4-14	52DA
32	165	18	2	140	100	76	184	173	4-18	75DA
40	165	20	2	150	110	84	201	190	4-18	83DA
50	203	20	2	265	125	99	129	196.5	4-18	83DA
65	222	20	2	185	145	118	249	241	4-18	92DA
80	241	20	2	200	160	132	272	263.5	4-18	105DA
100	305	22	2	200	180	156	321	319	8-18	125DA
125	356	22	2	250	210	184	381	390	8-18	140DA
150	394	24	2	285	240	211	458	515	8-22	190DA
200	475	24	2	340	295	266	534	560	12-22	210DA
