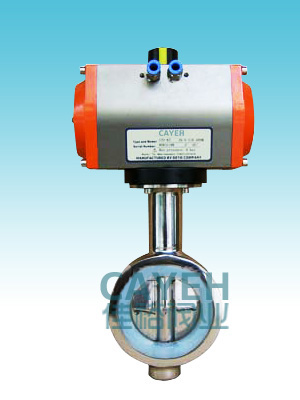

CYD671S气动卫生级蝶阀

产品型号：CYD671S

产品详情：

概述
      CYD671S气动卫生级蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

产品特点
   1、阀体、阀板采用316L材料
   2、阀座的材料是无毒而卫生
   3、流道内壁240Grit抛光
   4、内部流道没有死角，易清洗

技术参数		阀体参数
气缸形式	双作用、单作用	公称压力	ANSI 150LB、JIS10K、PN16
环境温度	-20℃～+80℃	连接方式	对夹式标准：JB、GB、ANSI、JIS
气源压力	双作用4~8bar、单作用5~8bar	阀体材质	SS304、SS316、SS316L
功能选项		阀板材质	SS304、SS316、SS316L
防爆型	防爆等级:dIIBT3/T4防爆证号：GYB081064	密封材料	VITON、PTFE
信号回馈	X1机械式无源信号，X2有源信号	工作温度	C8: -20℃～120℃（S)
带加热器	可在潮湿环境干燥执行器内组件	工作温度	C9: -40℃～150℃（S)
手动功能	电动执行器带有手动开阀、关阀功能
调节型	输入4~20mA信号，实现阀门调节功能
附件选项		标准规范
回讯器	也叫限位开关，远程反馈开关信号	法兰标准	ASME B16.34、JIS B238、JB/T79、GB9113
电磁阀	双作用选二位五通、单作用选二位三通	检测与试验	EN 12266-1、API598、GB/T13927-1992
三联件	可对气源稳压、过滤、气缸加润滑油	设计标准	ASME B16.34、API608、GB 12238-89
电气定位器	输入4~20mA信号，实现阀门调节功能	结构长度	ASME B16.10、JIS B2002、GB/T 12221
备注：气缸参数请另参考所选配的气动执行器数据

CYD671S气动卫生级蝶阀

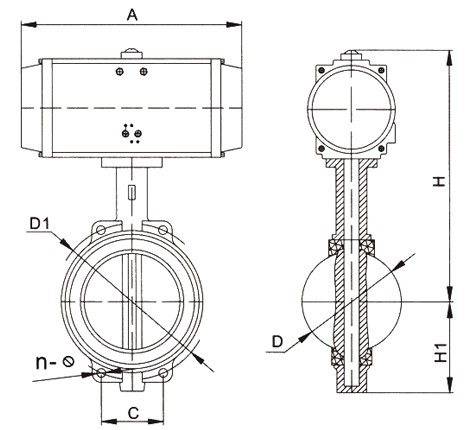

外形尺寸（mm）

通径	D	D1	H	H1	A	C	N-d	执行器
50	52.9	120	274	80	173	42	4-23	83DA
65	65.4	136.2	300	89	190	44.7	4-26.5	92DA
80	78.8	160	315	95	196.5	45.2	8-18	105DA
100	104	185	345	114	241	52.1	4-24.5	125DA
125	123.3	215	371	127	263.5	54.4	4-23	140DA
150	155.6	238	407	139	319	55.8	4-25	160DA
200	202.5	295	441	175	319	60.8	4-25/4-23	160DA
250	250.5	357	490	203	390	65.6	4-29	190DA
300	301.6	407	560	242	449	76.9	4-29	210DA
350	333.3	467	591	267	449	76.5	4-30	210DA
400	389.6	515/525	656	309	15	86.5	4-26/4-30	210DA
500	491.5	620/650	783	361	654	131.8	4-26/4-33	270DA
