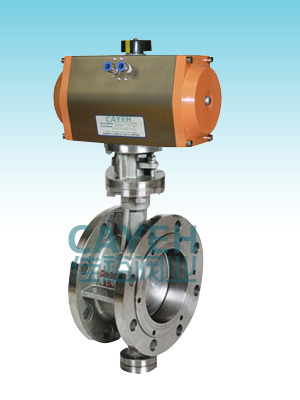

CYD673气动三偏心硬密封蝶阀

产品型号：CYD673

产品详情：

概述
     CYD673气动硬密封蝶阀采用三维偏心结构，蝶板为软硬层迭式金属片，具有金属硬密封和弹性密封的双重优点。具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上，做调节流量和截断流体使用。

三维偏心几何形状
   偏心1：阀轴位于阀座后面，使得密封能够完全紧密环绕接触整个阀座。
   偏心2：阀轴中心线偏离管道和阀门中心线，避免受阀开启和关闭的干扰。
   偏心3：阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除磨擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。

使用寿命更长的无磨擦密封
   1、作为标准配置，阀座采Cr13合金或钨络钴合金硬面。
   2、密封垫采用螺旋盘绕不锈钢/石墨，用于实现零泄漏。

技术参数		阀体参数
气缸形式	双作用、单作用	公称压力	ANSI 150LB、JIS10K、PN16
环境温度	-20℃～+80℃	连接方式	对夹式、法兰： JB、GB、ANSI、JIS
气源压力	双作用4~8bar、单作用5~8bar	阀体材质	WCB、SS304、SS316、SS316L
功能选项		阀板材质	WCB、SS304、SS316、SS316L
防爆型	防爆等级:dIIBT3/T4防爆证号：GYB081064	密封材料	Y(多层或混合硬密封)、S(不锈钢金属密封)
信号回馈	X1机械式无源信号，X2有源信号	工作温度	C8: -20℃～120℃（S)
带加热器	可在潮湿环境干燥执行器内组件	工作温度	C9: -40℃～150℃（S)
手动功能	电动执行器带有手动开阀、关阀功能
调节型	输入4~20mA信号，实现阀门调节功能
附件选项		标准规范
回讯器	也叫限位开关，远程反馈开关信号	法兰标准	ASME B16.34、JIS B238、JB/T79、GB9113
电磁阀	双作用选二位五通、单作用选二位三通	检测与试验	EN 12266-1、API598、GB/T13927-1992
三联件	可对气源稳压、过滤、气缸加润滑油	设计标准	ASME B16.34、API608、GB 12238-89
电气定位器	输入4~20mA信号，实现阀门调节功能	结构长度	ASME B16.10、JIS B2002、GB/T 12221
备注：气缸参数请另参考所选配的气动执行器数据

CYD673气动三偏心硬密封蝶阀

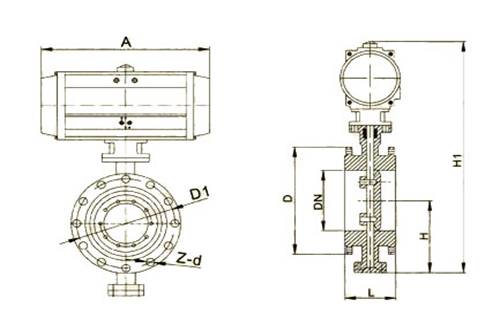

外形尺寸（mm）

通径	L	D	H	H1	A	Z-d	执行器
50	43	125	115		196.5	4-18	83DA
65	46	145	115		241	4-18	92DA
80	64	160	120		263.5	8-18	105DA
100	64	180	138	548	319	8-18	125DA
125	70	210	164	605	390	8-22	140DA
150	76	240	175	653	449	8-22	160DA
200	89	295	200	772	449	8-22	160DA
250	114	350	243	866	515	12-22	190DA
300	114	400	250	964	560	12-22	210DA
350	127	460	280	1068	560	16-22	210DA
400	140	515	305	1108	560	16-22	210DA
450	152	565	350	1177	654	20-26	240DA
500	152	620	380	1289	725	20-26	270DA
600	154	725	445	1439	745	20-30	300DA
700	165	840	480	1494	745	24-30	300DA
800	190	950	530	1718	860	24-33	350DA
900	203	1050	580	1818	860	28-33	350DA
1000	216	1160	650	2041	918	28-36	400DA
1200	254	1380	760	1176	918	32-39	400DA
