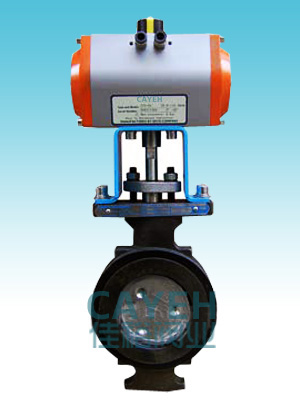

CYD672气动高性能蝶阀
概述
CYD672系列气动高性能对夹式蝶阀是我公司引进国外产品，采用带有球形密封表面的双偏心蝶板，配以单片挠性唇式密封座，适用于要求可靠密封和良好调节特性的场合。由于双偏心蝶板的设计，该阀门具有严密的密封性能，超长的使用寿命。可作快速切断或调节流量之用。电动高性能对夹式蝶阀使用多种结构材料，包括符合NACE要求和抗腐蚀的，并可提供用于氯气、氧气、高真空和腐蚀介质及低温环境的特殊阀门。
气动高性能对夹蝶阀使用单一的PTFE阀座设计，弹性好，可靠性高
1、唇缘式密封结构可补偿温度和压力的变化。
2、使用寿命长，维修量小。
3、双向达到无气泡密封。
气动高性能对夹蝶阀采用偏心轴和偏心蝶板设计
1、在开启和处于中间位置时阀座与蝶板不发生接触。
2、在阀座上下部位无磨损点。
3、扭矩低，对操作机构要求小。
气动高性能对夹蝶阀断流和控制兼备
1、具有优良的控制特性。
2、流量特性曲线等比变化。
3、调节范围广。
4、即使用于控制仍能紧密密封。
|
技术参数 |
阀体参数 |
||
|
气缸形式 |
双作用、单作用 |
公称压力 |
ANSI 150LB、JIS10K、PN16 |
|
环境温度 |
-20℃～+80℃ |
连接方式 |
对夹式、法兰： JB、GB、ANSI、JIS |
|
气源压力 |
双作用4~8bar、单作用5~8bar |
阀体材质 |
WCB、SS304、SS316、SS316L |
|
功能选项 |
阀板材质 |
WCB、SS304、SS316、SS316L |
|
|
防 爆 型 |
防爆等级:dIIBT3/T4防爆证号：GYB081064 |
密封材料 |
Y(多层或混合硬密封)、S(不锈钢金属密封) |
|
信号回馈 |
X1机械式无源信号，X2有源信号 |
工作温度 |
C8: -20℃～120℃（S) |
|
带加热器 |
可在潮湿环境干燥执行器内组件 |
C9: -40℃～150℃（S) |
|
|
手动功能 |
电动执行器带有手动开阀、关阀功能 |
|
|
|
调 节 型 |
输入4~20mA信号，实现阀门调节功能 |
|
|
|
附件选项 |
标准规范 |
||
|
回 讯 器 |
也叫限位开关，远程反馈开关信号 |
法兰标准 |
ASME B16.34、JIS B238、JB/T79、GB9113 |
|
电 磁 阀 |
双作用选二位五通、单作用选二位三通 |
检测与试验 |
EN 12266-1、API598、GB/T13927-1992 |
|
三 联 件 |
可对气源稳压、过滤、气缸加润滑油 |
设计标准 |
ASME B16.34、API608、GB 12238-89 |
|
电气定位器 |
输入4~20mA信号，实现阀门调节功能 |
结构长度 |
ASME B16.10、JIS B2002、GB/T 12221 |
|
备注：气缸参数请另参考所选配的气动执行器数据 |
|
|
|

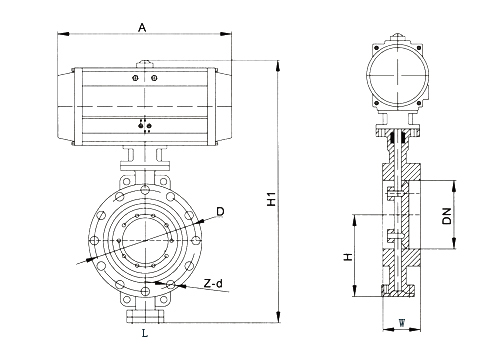

外形尺寸（mm）
|
通径 |
W |
L |
D |
D1 |
H |
H1 |
H2 |
A |
Z-d |
执行器 |
|
50 |
108 |
150 |
165 |
125 |
112 |
|
134 |
196.5 |
4-18 |
83 |
|
65 |
112 |
170 |
185 |
145 |
115 |
|
145 |
241 |
4-18 |
092 |
|
80 |
114 |
180 |
200 |
160 |
120 |
|
158 |
263.5 |
8-18 |
105 |
|
100 |
127 |
190 |
220 |
180 |
138 |
548 |
181 |
319 |
8-18 |
125 |
|
125 |
140 |
200 |
250 |
210 |
164 |
605 |
198 |
390 |
8-18 |
140 |
|
150 |
140 |
210 |
285 |
240 |
175 |
653 |
223 |
449 |
8-22 |
160 |
|
200 |
152 |
230 |
340 |
295 |
200 |
772 |
223 |
449 |
8-22 |
160 |
|
250 |
165 |
250 |
395 |
350 |
243 |
866 |
256 |
515 |
12-22 |
190 |
|
300 |
178 |
270 |
445 |
400 |
250 |
964 |
281 |
560 |
12-22 |
210 |
|
350 |
190 |
290 |
505 |
460 |
280 |
1068 |
281 |
560 |
16-22 |
210 |
|
400 |
216 |
310 |
565 |
515 |
305 |
1108 |
281 |
560 |
16-22 |
210 |
|
450 |
222 |
330 |
615 |
565 |
350 |
1177 |
306 |
654 |
20-26 |
240 |
|
500 |
291 |
350 |
670 |
620 |
380 |
1289 |
346 |
725 |
20-26 |
270 |
|
600 |
267 |
390 |
780 |
725 |
445 |
1439 |
374 |
745 |
20-30 |
300 |
|
700 |
292 |
430 |
892 |
840 |
480 |
1494 |
374 |
745 |
24-30 |
300 |
|
800 |
318 |
470 |
1015 |
950 |
530 |
1718 |
428 |
860 |
24-33 |
350 |
|
900 |
330 |
510 |
1115 |
1050 |
580 |
1818 |
428 |
860 |
28-33 |
350 |
|
1000 |
410 |
550 |
1230 |
1160 |
650 |
2041 |
506 |
918 |
28-36 |
400 |
|
1200 |
470 |
630 |
1455 |
1380 |
760 |
1176 |
506 |
918 |
32-39 |
400 |
