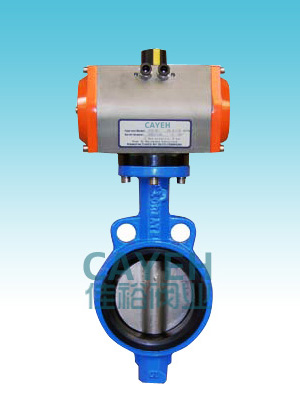

CYD671气动对夹式软密封蝶阀

产品型号：CYD671

产品详情：

概述
      CYD671气动对夹蝶阀具有体积小、轻便宜人、性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该气动对夹蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

产品特点
   1、气动对夹蝶阀阀体只需最小的安装空间,任务原理容易牢靠。
   2、具有很大的流通性能，经过阀门的压力损失极小。
   3、气动对夹蝶阀具有十分明显的经济性，尤其是较大口径的蝶阀。
   4、阀体配合规范的凸面管道法兰。
   5、近似等百分比的流量特性，可用于调节或开关式控制。
   6、特殊的阀座密封合适于介质较干净的液体和气体。

技术参数		阀体参数
气缸形式	双作用、单作用	公称压力	ANSI 150LB、JIS10K、PN16
环境温度	-20℃～+80℃	连接方式	对夹式标准：JB、GB、ANSI、JIS
气源压力	双作用4~8bar、单作用5~8bar	阀体材质	SS304、SS316、SS316L
功能选项		阀板材质	SS304、SS316、SS316L
防爆型	防爆等级:dIIBT3/T4防爆证号：GYB081064	密封材料	NBR、EPDM、VITON、PTFE
信号回馈	X1机械式无源信号，X2有源信号	工作温度	C6: -30℃～250℃（Y）
带加热器	可在潮湿环境干燥执行器内组件		C7: -30℃～350℃（S)
手动功能	电动执行器带有手动开阀、关阀功能		C8: -20℃～120℃（S)
调节型	输入4~20mA信号，实现阀门调节功能		C9: -40℃～150℃（S)
附件选项		标准规范
回讯器	也叫限位开关，远程反馈开关信号	法兰标准	ASME B16.34、JIS B238、JB/T79、GB9113
电磁阀	双作用选二位五通、单作用选二位三通	检测与试验	EN 12266-1、API598、GB/T13927-1992
三联件	可对气源稳压、过滤、气缸加润滑油	设计标准	ASME B16.34、API608、GB 12238-89
电气定位器	输入4~20mA信号，实现阀门调节功能	结构长度	ASME B16.10、JIS B2002、GB/T 12221
备注：气缸参数请另参考所选配的气动执行器数据

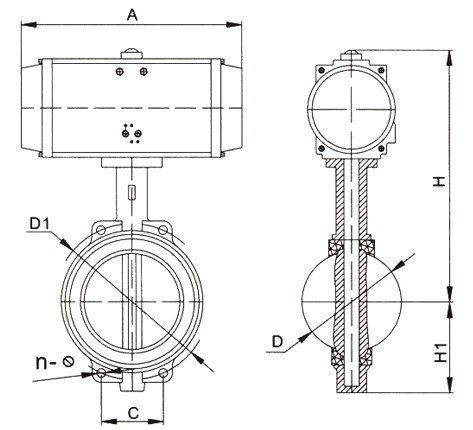

外形尺寸（mm）

通径	D	D1	H	H1	A	C	N-d	执行器
50	52.9	120	274	80	173	42	4-23	83DA
65	65.4	136.2	300	89	190	44.7	4-26.5	92DA
80	78.8	160	315	95	196.5	45.2	8-18	105DA
100	104	185	345	114	241	52.1	4-24.5	125DA
125	123.3	215	371	127	263.5	54.4	4-23	140DA
150	155.6	238	407	139	319	55.8	4-25	160DA
200	202.5	295	441	175	319	60.8	4-25/4-23	160DA
250	250.5	357	490	203	390	65.6	4-29	190DA
300	301.6	407	560	242	449	76.9	4-29	210DA
350	333.3	467	591	267	449	76.5	4-30	210DA
400	389.6	515/525	656	309	15	86.5	4-26/4-30	210DA
450	440.51	565/585	703	328	560	105.6	4-26/4-30	240DA
500	491.5	620/650	783	361	654	131.8	4-26/4-33	270DA
600	592.5	725/770	908	459	725	152	20-30/20-33	300DA
700	695	840	970	520	725	163	24-30/20-36	300DA
800	794.7	950	1046	591	742	188	24-33/24-39	350DA
900	864.7	1050	1148	656	860	203	24-33	350DA
1000	965	1160	1310	721	918	213	24-36	400DA
