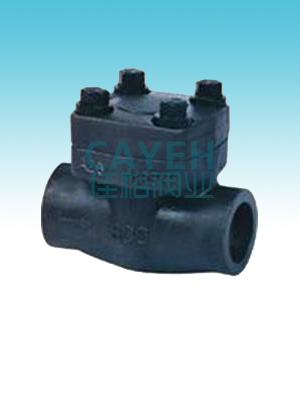

CYH14 锻钢止回阀

产品型号：CYH14
产品详情：

应用标准
锻钢止回阀符合API602标准
锻钢阀门符合ASMEB16.34标准
端对端尺寸符合工厂标准
结构长度符合ASMEB16.10标准
法兰尺寸符合ASMEB16.5标准
对接焊符合ASMEB16.25标准
套焊连接符合ASMEB16.11标准
螺纹连接符合ASMEB1.20.1标准
施压与检验符合API598标准


设计描述
螺栓连接                       水平式和升降式
焊接阀盖                       套焊连接
升降式/旋启式                  对焊连接
整体阀座采用升降式             法兰连接


CYH14 锻钢止回阀CYH14 锻钢止回阀

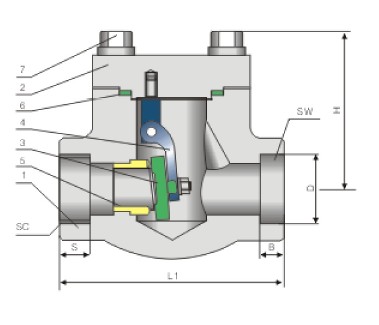

各部件材质

序号

零件名称

ASTM材质

碳钢

不锈钢304

不锈钢316

1

阀体

A105

A182-F304

A182-F316

2

阀盖

A105

A182-F304

A182-F316

3

阀瓣

A182-F6a

A182-F304

A182-F316

4

摇杆

A276-410

A276-304

A276-316

5

阀座

A276-410

A182-F304

A182-F316

6

阀盖垫片

Graphite+304

Graphite+304

Graphite+316

7

阀盖螺栓

A193-B7

A193-B8

A193-B8M

注释：1、升降式止回阀采用本体阀座 2、缠绕石墨垫片

主要尺寸

NPS
DN

单位

L1

L
（法兰端）

 d

SW

sc

H
(开)

Wt
(kg)

150LB   300LB    600LB             D       B       NPT        S

3/8
10

in
mm

3.12
79

4.00
102

6.00
152

6.50
165

0.354
9

0.693
17.6

0.378
9.6

3.8

0.540
13.6

2.40
61

3.8/2.8

1/2
15

in
mm

3.12
79

4.25
108

6.00
152

6.50
165

0.354
10

0.858
21.8

0.378
9.6

1/2

0.535
13.6

2.40
61

5.6/3.4

3/4
20

in
mm

3.62
92

4.62
117

7.00
178

7.50
190

0.512
13

1.067
            27.1

0.500
12.7

3/4

0.547
13.9

2.40
61

7.8/4.7

1
25

in
mm

4.38
111

5.00
127

8.00
203

8.50
216

0.689
17.5

1.331
33.8

0.500
12.7

1

0.681
17.3

3.07
78

12.5/9.2

11/4
32

in
mm

4.75
120

5.50
140

8.50
216

9.00
229

0.906
23

1.677
42.6

0.500
12.7

11/4

0.709
18

3.31
84

17/10.5

11/2
40

in
mm

4.75
120

6.50
165

9.00
229

9.50
241

1.142
30

1.917
48.7

0.500
12.7

11/2

0.724
18.4

10.25
3.98

23.5/13.3

2
50

in
mm

5.50
140

8.00
203

10.50
267

11.50
292

1.378
35

2.406
61.10

0.626
15.9

2

0.756
19.2

4.72
120

38.8/18.9

注释：1)对焊、套焊、螺纹 2）600LB-RF/800LB-（BW/SW/SC）
