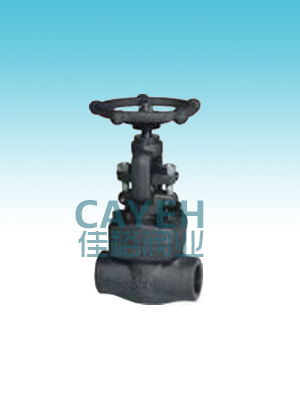

CYJ11锻钢截止阀

产品型号：CYJ11

产品详情：

应用标准
锻钢截止阀符合API602标准
锻钢阀门符合ASMEB16.34标准
端对端尺寸符合工厂标准
结构长度符合ASMEB16.10标准
法兰尺寸符合ASMEB16.5标准
对接焊符合ASMEB16.25标准
套焊连接符合ASMEB16.11标准
螺纹连接符合ASMEB1.20.1标准
施压与检验符合API598标准

设计描述
明杆支架整体支架
螺栓连接可松动阀瓣，旋塞或球形阀瓣
焊接阀盖套焊连接
整体阀座圈对焊连接
可更换阀座法兰连接
水平式升降式阀杆和手轮

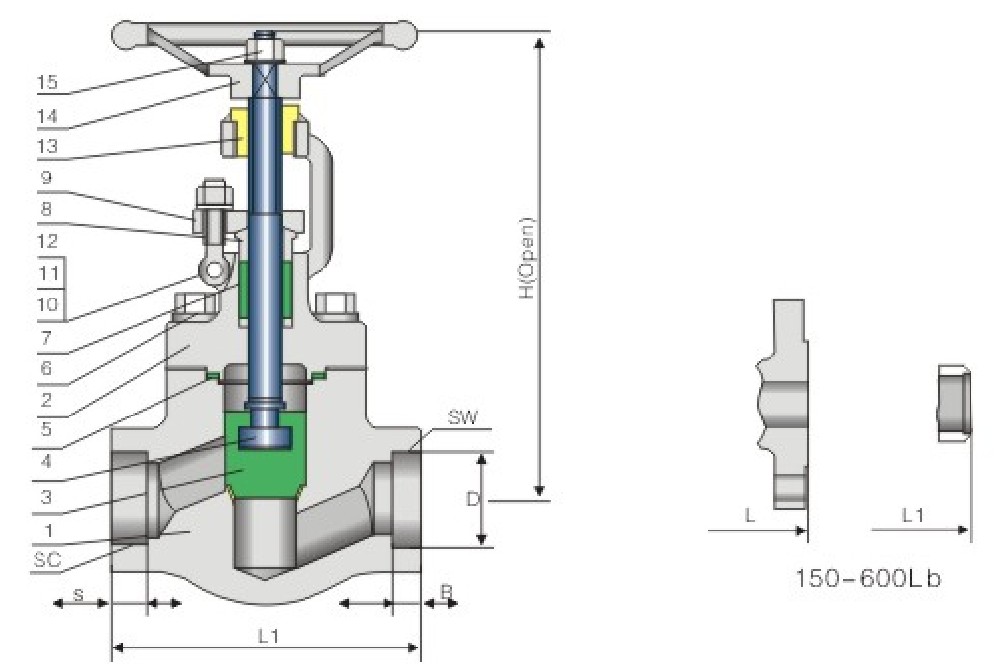

CYJ11 锻钢截止阀

各种材质

序号	零件名称	ASTM材质
序号	零件名称	碳钢	不锈钢304	不锈钢316
1	阀体	A105	A182-F304	A182-F316
2	阀盖	A105	A182-F304	A182-F316
3	阀瓣	A182-F6a	A182-F304	A182-F316
4	阀座	A276-410	A182-F304	A182-F316
5	阀盖垫片	Graphite+304	Graphite+304	Graphite+316
6	阀盖螺栓	A193-B7	A193-B8	A193-B8M
7	填料	石墨
8	填料压套	A276-410	A276-304	A276-316
9	填料压板	A105	A182-F304	A182-F316
10	活节螺栓销	A276-410	A276-304	A276-316
11	活节螺栓	A193-B7	A193-B8	A193-B8M
12	活节螺母	A194-2H	A194-8	A194-8M
13	阀杆螺母	A276-410
14	手轮	Ductile Lron
15	手轮螺母	Carbon Steel

注释：1、本体阀座 2、可以是螺旋式的

主要尺寸

NPS DN	单位	L1	L （法兰端）			d	SW		sc		H (开)	D0	Wt (kg)
150LB 300LB 600LB D B NPT S
3/8 10	in mm	3.12 79	4.00 102	6.00 152	6.50 165	0.354 9	0.693 17.6	0.378 9.6	3.8	0.540 13.6	2.40 61	4.00 100	3.8/2.8
1/2 15	in mm	3.12 79	4.25 108	6.00 152	6.50 165	0.354 10	0.858 21.8	0.378 9.6	1/2	0.535 13.6	2.40 61	4.00 100	5.6/3.4
3/4 20	in mm	3.62 92	4.62 117	7.00 178	7.50 190	0.512 13	1.067 27.1	0.500 12.7	3/4	0.547 13.9	2.40 61	4.00 100	7.8/4.7
1 25	in mm	4.38 111	5.00 127	8.00 203	8.50 216	0.689 17.5	1.331 33.8	0.500 12.7	1	0.681 17.3	3.07 78	5.00 125	12.5/9.2
11/4 32	in mm	4.75 120	5.50 140	8.50 216	9.00 229	0.906 23	1.677 42.6	0.500 12.7	11/4	0.709 18	3.31 84	6.25 160	17/10.5
11/2 40	in mm	4.75 120	6.50 165	9.00 229	9.50 241	1.142 30	1.917 48.7	0.500 12.7	11/2	0.724 18.4	10.25 3.98	6.25 160	23.5/13.3
2 50	in mm	5.50 140	8.00 203	10.50 267	11.50 292	1.378 35	2.406 61.10	0.626 15.9	2	0.756 19.2	4.72 120	7.00 180	38.8/18.9

注释：1)对焊、套焊、螺纹 2）600LB-RF/800LB-（BW/SW/SC）
