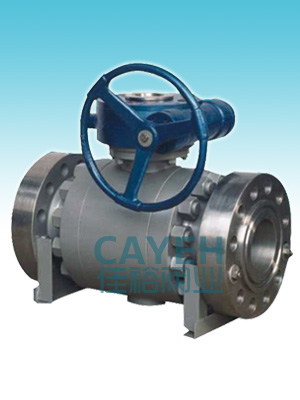

CYQ47铸钢固定球阀

产品型号：CYQ47

产品详情：

应用标准                                                  设计描述
铸钢球阀符合API600/API6D标准                              全通径设计         静电装置
铸钢闸阀符合ISO10434/ISO14313标准                        螺栓连接             切断装置
铸钢阀门符合ASMEB16.34标准                                浮动结构             ISO5211固定盘
结构长度符合ASMEB16.10标准                                防脱阀杆             法兰或焊接端
法兰尺寸符合ASMEB16.5标准                                 防火设计             实心球心
对接焊符合ASMEB16.25标准
施压与检验符合API598/API16D标准

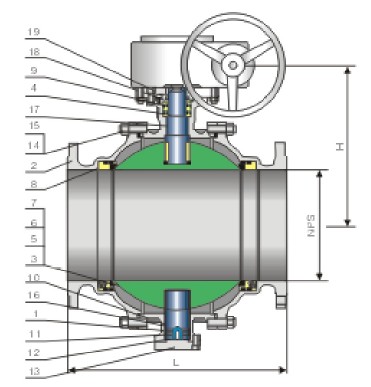

部件材质

序号	零件名称	ASTM材质
序号	零件名称	碳钢	不锈钢304	不锈钢316
1	阀体	A216-WCB	A351-CF8M	A351-CF8M
2	阀盖	A216-WCB	A351-CF8M	A351-CF8M
3	球	A182-F304	A182-F304	A182-F316
4	阀杆	A276-304	A276-304	A276-316
5	阀座	A105+ENP	A182-F304	A182-F316
6	阀座密封	PTFE	PTFE	PTFE
7	弹簧阀座	A313-304	A313-304	A313-316
8	阀座O型圈	NPR	Viton	Viton
9	阀杆O型圈	NBR	Viton	Viton
10	阀盖垫片	Graphite+304	Graphite+316	Graphite+316
11	阀盖O型圈	NBR	Viton	Viton
12	静电弹簧	A313-304	A313-304	A313-316
13	底盖	A216-WCB	A182-F304	A182-F316
14	阀盖螺栓	A193-B7	A193-B8	A193-B8
15	阀盖螺母	A194-2H	A194-8	A194-8
16	固定器	A276-304	A276-304	A276-316
17	固定轴承	304+PTFE	316+PTFE	316+PTFE
18	填料压板	A216-WCB	A351-CF8	A351-CF8M
19	填料压盖螺栓	A193-B7	A193-B8	A193-B8
20	定位片	Carbon Steel	Carbon Steel+Zn
21	手柄	Carbon Steel	Carbon Steel

注释：
1、A105+ENP可选择的
2、缠绕石墨垫片
3、上表为磅级及K级阀门零件常用配置，可依据用户要求或阀门实际工况提供其他多种不同零件配置。

主要尺寸

NPS	2	2/21	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32	36	in
DN	50	65	80	100	150	200	250	300	350	400	450	500	600	650	700	750	800	900	mm
ANSl Class 150LB/JIS 10K
L	7	7.5	8	9	15.5	18	21	24	27	30	34	36	42	45	49	51	54	60	in
(RF)	178	190	203	229	394	457	533	610	686	762	864	914	1067	1143	1245	1295	1372	1524	mm
L1	8.5	9.5	11.12	12	18	20.5	22	25	30	33	36	39	45	49	53	55	60	68	in
(BW)	216	241	283	305	457	521	559	635	762	838	914	991	1143	1245	1346	1397	1524	1727	mm
H	7	7.5	8.25	9.25	20.88	24.62	25.62	30.75	31	36.25	38.25	43.38	45.25	50.75	55.12	64.12	70.88	80.75	in
H	177	190	210	235	530	625	650	780	790	920	970	1100	1150	1290	1400	1630	1840	2050	mm
(d)	49	62	74	100	150	201	252	303	334	385	436	487	589	633	684	735	779	874	mm
W	14	16	20	20	24	24	24	24	32	32	32	32	32	32	32	32	32	32	in
W	350	400	500	500	600	600	600	600	800	800	800	800	800	800	800	800	800	800	mm
WT(kg)	15	19	27	38	81	140	160	205	260	390	510	750	1200	1400	1860	2100	2530	2970	RF
WT(kg)	13.5	15.5	24.5	32.5	76	132	147	182	241	370	495	726	1125	1250	1640	1930	2390	2760	BW
ANSl Class 300LB/JIS 20K
L	8.5	9.5	11.12	12	15.88	19.75	22.38	25.5	30	33	36	39	45	49	53	55	60	-	in
(RF)	216	241	283	305	403	502	568	648	762	838	914	991	1143	1245	1346	1397	1524	-	mm
L1	8.5	9.5	11.12	12	18	20.5	22	25	30	33	36	39	45	49	53	55	60	-	in
(BW)	216	241	283	305	403	521	559	635	762	838	914	991	1143	1245	1346	1397	1524	-	mm
H	7	7.5	8.25	9.25	20.88	24.62	25.62	30.75	31	36.25	38.25	43.38	45.25	50.75	55.12	64.12	70.88	-	in
H	177	190	210	235	530	625	650	780	790	920	970	1100	1150	1290	1400	1630	1800	-	mm
(d)	49	62	74	100	150	201	252	303	334	385	436	487	589	633	684	735	779	-	mm
W	14	16	20	20	24	24	24	24	32	32	32	32	32	32	32	32	32	-	in
W	350	400	500	500	600	600	600	600	800	800	800	800	800	800	800	800	800	-	mm
WT(kg)	19	24	34	48	101	175	200	255	325	485	635	935	1500	1750	2225	2450	2870	-	RF
WT(kg)	14	16	25	34	82	145	155	185	238	375	516	782	1280	1375	1825	2180	2260	-	BW
