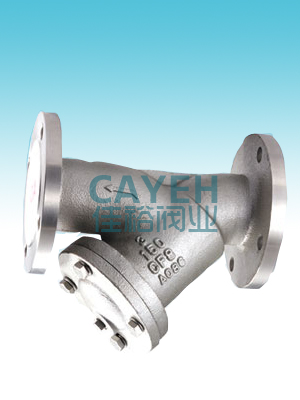

CYY43 铸钢Y型过滤器

产品型号：CYY43
产品详情：

应用标准 设计描述<br>


应用标准                                                                设计描述
铸钢阀门符合ASMEB16.34标准                          Y型结构                    设计的过滤器为100目
结构长度符合ASMEB16.10标准                          不锈钢虑网               全面的过滤器密度
法兰尺寸符合ASMEB16.5标准                             螺栓连接                   可更新的过滤器网
对接焊符合ASMEB16.25标准                              法兰或对焊连接        法兰连接或对焊连接
施压与检验符合API598/API16D标准

各部件材质

序号

零件名称

ASTM材质

碳钢

不锈钢304

不锈钢316

1

阀体

A216-WCB

A351-CF8M

A351-CF8M

2

阀盖

A216-WCB

A351-CF8M

A351-CF8M

3

阀网

A240-304

A240-304

A240-316

4

阀盖垫片

Graphite+304

PTFE

PTFE

5

阀盖螺栓

A193-B7

A193-B8

A193-B8M

6

阀盖螺母

A194-2H

A194-8

A194-8

7

塞子

A276-410

A276-304

A276-316

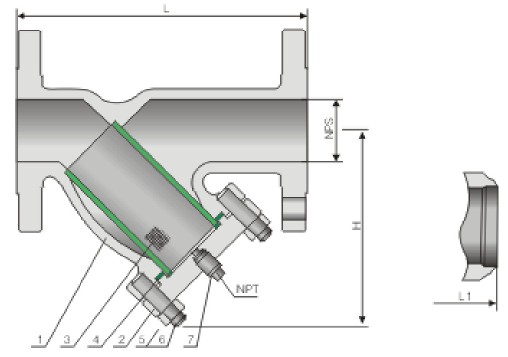

主要尺寸

NPS
DN

1/2
15

3/4
20

1
25

11/2
40

2
50

21/2
65

3
80

4
100

6
150

8
200

10
250

12
300

1/2
15

3/4
20

1
25

11/2
40

2
50

21/2
65

3
80

4
100

6
150

8
200

10
250

12
300

in
mm

ANSI Class 150LB/JIS 10K/1.6MPa

ANSI Class 300LB/JIS 20K/2.5MPa

L/L1
(RF/BW)

5.50
140

6.00
152

6.50
165

8.00
203

9.00
229

11.00
279

12.50
318

14.50
368

18.50
470

23.50
597

26.50
673

30.50
775

5.50
140

6.00
152

6.50
165

8.00
203

9.00
229

11.00
279

12.50
318

14.50
368

18.50
470

23.50
597

26.50
673

30.50
775

in
mm

H

3.38
87

4.12
105

4.50
114

6.12
156

7.12
181

10.25
259

11.50
293

12.75
324

17.62
448

21.00
535

27.12
690

30.75
780

3.38
87

4.12
105

4.50
114

6.12
156

7.12
181

10.25
259

11.50
293

12.75
324

17.62
448

21.00
535

27.12
690

30.75
780

in
mm

PLUS
(NPT)

1/8

1/2

1/2

1/2

1/2

3/4

3/4

3/4

3/4

3/4

1

1

1/8

1/2

1/2

1/2

1/2

3/4

3/4

3/4

3/4

3/4

1

1

in
mm

WT
(kg)

2.1
0.8

2.3
1.2

3.1
1.4

6.2
3.7

9.7
6.7

23.5
16.5

28
22

37
28

67
59

91
79

135
113

168
151

2.5
1.2

3.4
1.8

4.2
2.3

8.6
4.8

11.2
8.2

29
20

38
27

57
39

105
74

176
131

230
164

360
268

RF
BW
