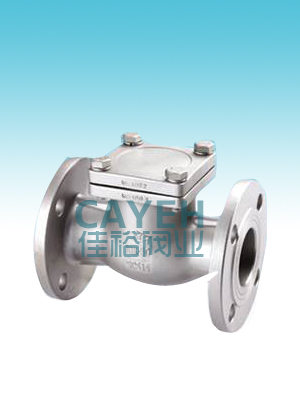

CYH44 铸钢旋启式止回阀

产品型号：CYH44

产品详情：

应用标准                                                      设计描述
铸钢止回阀符合API6D/BS1868标准                                 螺栓连接
铸钢止回阀符合ISO14313标准                                     旋启式（反向旋转阀瓣）
铸钢阀门符合ASMEB16.34标准                                     可更换阀座
结构长度符合ASMEB16.10标准                                     不可穿透性阀瓣轴
法兰尺寸符合ASMEB16.5标准                                      水平式与垂直式
对接焊符合ASMEB16.25标准                                       法兰或对焊连接
施压与检验符合API598/API16D标准

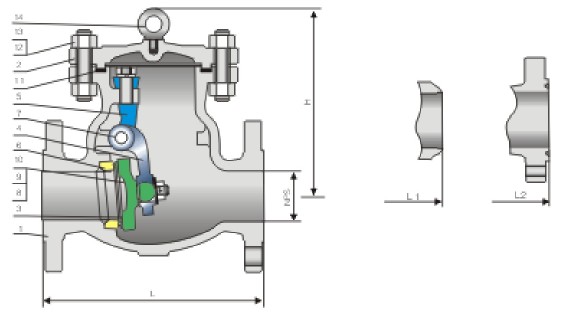

各部件材质

序号	零件名称	ASTM材质
序号	零件名称	碳钢	不锈钢304	不锈钢316
1	阀体	A105	A182-F304	A182-F316
2	阀盖	A105	A182-F304	A182-F316
3	阀瓣	A182-F6a	A182-F304	A182-F316
4	摇杆	A276-410	A276-304	A276-316
5	阀座	A276-410	A182-F304	A182-F316
6	阀盖垫片	Graphite+304	Graphite+304	Graphite+316
7	阀盖螺栓	A193-B7	A193-B8	A193-B8M
8	垫片	A276-420	A176-304	A276-316
9	阀瓣螺母	A194-2H	A194-8	A194-8M
10	阀瓣螺栓销	A276-420	A176-304	A276-316
11	阀盖垫片	304+Graphite	304+Graphite	316+Graphite
12	阀盖螺栓	A193-B7	A193-B8	A193-B8M
13	阀盖螺母	A194-2H	A198-8	A198-8m
14	吊环	Carbon Steel

注释：上表为邦级及K级阀门零件常用配置，可依据用户要求或阀门实际工况提供其他多种不同零件配置

主要尺寸

NPS DN	2 50	21/2 65	3 80	4 100	6 150	8 200	10 250	12 300	14 350	16 400	18 450	20 500	24 600	26 650	28 700	30 750	32 800	in mm
ANSI Class 150LB/JIS 10K
L (RF)	8.00 203	8.50 216	9.50 241	11.50 292	14.00 356	19.50 495	24.50 622	27.50 699	31.00 787	34.00 864	38.50 978	38.50 978	51.00 1295	51.00 1295	57.00 1448	60.00 1524	77.00 1956	in mm
H	6.00 152	6.50 165	6.88 175	8.00 204	11.50 293	13.88 353	15.38 390	17.00 432	18.75 475	20.62 525	22.88 582	24.62 627	34.75 883	37.00 940	37.00 940	38.62 980	48.00 1220	in mm
WT (kg)	14 10	20 12	25 17	40 29	71 57	118 96	177 143	263 227	353 295	542 468	632 552	855 755	970 831	1600 1420	1600 1420	1990 1760	2760 2230	RF BW
ANSI Class 300LB/JIS 20K
L (RF)	10.50 267	11.50 292	12.50 318	14.00 356	17.50 445	21.00 533	24.50 622	28.00 711	33.00 838	34.00 864	38.50 978	40.00 1016	53.00 1346	53.00 1346	59.00 1499	62.75 1594	82.00 2083	in mm
H	6.00 152	6.50 165	6.88 175	8.00 204	11.50 292	13.88 353	15.38 390	17.00 432	18.75 475	20.62 525	22.88 582	24.62 627	34.75 883	35.88 910	37.00 940	38.62 980	48.00 1220	in mm
WT (kg)	16 11	23 13	29 18	46 31	82 61	136 103	204 155	302 245	405 315	625 503	730 593	985 812	1115 895	1465 1205	1840 1525	2290 1895	3180 2395	RF BW
