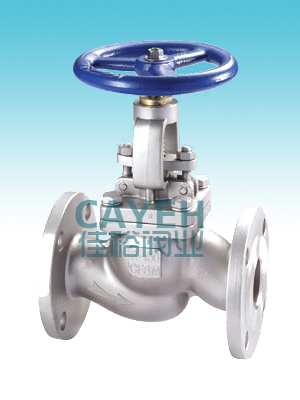

CYJ41 铸钢截止阀

产品型号：CYJ41

产品详情：

应用标准                                               设计描述
铸钢截止阀符合BS1873/API600标准                       直通式阀体设计可更换阀座
铸钢阀门符合ASMEB16.34标准                             明杆支架 10寸以上的用冲击式手轮
结构长度符合ASMEB16.10标准                             螺栓连接水平式
法兰尺寸符合ASMEB16.5标准                              活动支架连着阀盖法兰或对接焊形式
对接焊符合ASMEB16.25标准                              升降式阀杆和手轮伞齿轮操作
施压与检验符合API598标准                               活动性阀瓣，旋塞/球形

各部件材质

序号	零件名称	ASTM材质
序号	零件名称	碳钢	不锈钢304	不锈钢316
1	阀体	A216-WCB	A351-CF8	A351-CF8M
2	阀盖	A216-WCB	A351-CF8	A351-CF8M
3	阀瓣	A216-WCB+CR13	A351-CF8	A351-CF8M
4	阀杆	A182-F6a	A182-F304	A182-F316
5	阀座	A105+CR13	A351-CF8	A351-CF8M
6	上密封座	A276-420	A351-CF8	A351-CF8M
7	阀盖垫片	304+Graphite	304+Graphite	316+Graphite
8	阀盖螺栓	A193-B7	A193-B8	A193-B8M
9	阀盖螺母	A194-2H	A198-8	A198-8m
10	填料	Graphite	Graphite	Graphite
11	填料压套	A276-420	A182-F304	A182-F316
12	填料压板	A216-WCB	A351-CF8	A351-CF8M
13	活节螺栓销	A36	304SS	316SS
14	活节螺栓	A193-B7	A193-B8	A193-B8M
15	活节螺母	A194-2H	A194-8	A194-8M
16	阀杆螺母	A439-D2	A439-D2	A439-D2
17	手轮	Ductile lron	Ductile lron	Ductile lron

注释：上表为邦级及K级阀门零件常用配置，可依据用户要求或阀门实际工况提供其他多种不同零件配置

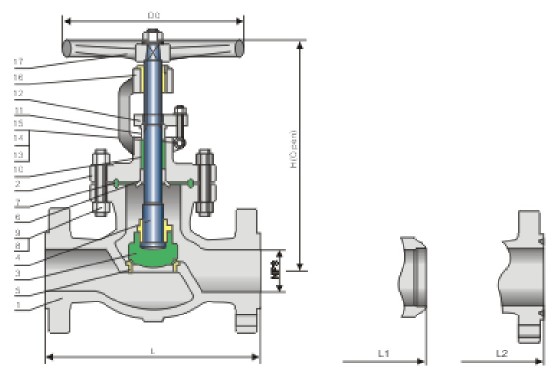

主要尺寸

NPS DN			2 50		21/2 65		3 80		4 100		6 150		8 200		10 250			12 300		14 350		16 400		18 450		20 500		24 600		in mm
ANSI Class 150LB/JIS 10K
L (RF)			8.00 203		8.50 216		9.50 241		11.50 292		16.00 406		19.50 495		24.50 622			27.50 698		31.00 787		36.00 914		38.46 977		38.46 977		50.98 1295		in mm
H (OPEN)			15.00 380		21.00 535		17.50 445		20.25 515		22.00 560		24.25 615		32.00 815			35.88 910		48.38 1230		57.00 1450		41.96 1066		43.97 1117		50.98 1295		in mm
D0			7 180		10 240		11 280		11 280		13 320		13 320		16 400			18 450		20 500		24 600		28.34 720		28.34 720		33.46 850		in mm
WT (kg)			18		30		41		64		86		110		280			380		510		740		1150		1650		2200		RF
ANSI Class 300LB/JIS 20K
L (RF)		10.50 267			11.50 292		12.50 318		14.00 356		17.50 444		22.00 559		24.50 622			28.00 711		32.99 838		32.99 838		38.46 977		40.00 1016		52.99 1346		in mm
H (OPEN)		16.75 425			19.00 485		19.88 505		22.50 570		25.25 640		33.25 845		35.50 900			38.62 980		-		5397 1371		57.99 1473		61.96 1574		70.98 1803		in mm
D0		8 200			10 240		11 280		13 320		16 400		18 450		20 500			24 600		33.85 860		24.01 610		24.01 610		28.34 720		28.34 720		in mm
WT (kg)		25 20			32 22		38 27		56 41		96 75		150 117		360 310			550 492		876 -		1200 -		1600 -		2100 -		3150 -		RF
CYJ41型1.6Mpa
NPS	15			20		25		32		40		50		65		80	100		125		150		200		250		300		350		400
L	130			150		160		180		200		230		290		310	350		400		480		600		650		750		850		950
H	200			243		253		280		312		321		325		355	415		460		510		700		975		1115		1250		1380
D0	120			140		160		160		200		200		240		240	280		320		360		560		600		700		800		900
CYJ41型2.5Mpa
NPS	15			20		25		32		40		50		65		80	100		125		150		200		250		300		350		400
L	130			150		160		180		200		230		290		310	350		400		480		600		650		750		850		950
H	200			243		253		280		312		321		325		355	415		460		510		700		975		1115		1250		1380
D0	120			140		160		160		200		200		240		240	280		320		360		560		600		700		800		900
