手动阀系列
CYQ12 二片式全流量球阀
产品型号：CYQ12
产品详情：
规范
设计制造：参照规范ASME B16.34
检验测试：参照规范API 598
连接端形式：牙口，NPT/BSP/BSPT
温度范围：-29°C~+230°C
驱动方式：手柄操作
各种材质
|
序号 |
零件名称 |
规格 |
||
|
1 |
本体 |
A351-CF8M |
A351-CF8 |
A216-WCB |
|
2 |
阀塞 |
A351-CF8M |
A351-CF8 |
A216-WCB |
|
3 |
阀座 |
PTFE/RTFE/TFM1600/PEEK |
||
|
4 |
球 |
A351-CF8M |
A351-CF8 |
|
|
5 |
大薄片 |
PTFE |
||
|
6 |
小薄片 |
PTFE |
||
|
7 |
中口 |
PTFE |
||
|
8 |
牛楠 |
SUS304 |
||
|
9 |
垫片 |
A194-8 |
||
|
10 |
中轴螺帽 |
SUS304 |
||
|
11 |
中轴 |
A276-316 |
A276-304 |
|
|
12 |
把手胶套 |
VINYL PLASTIC |
||
|
13 |
把手 |
SUS304 |
||
|
14 |
挂锁装置 |
SUS304 |
||

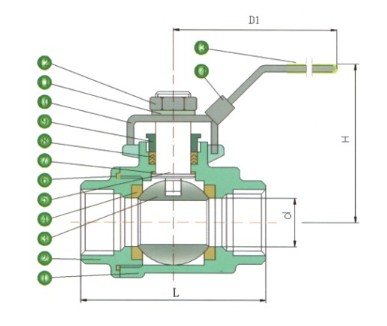

主要尺寸
|
通径DN |
Фd |
L |
H |
D1 |
|
1/4” |
11.0 |
50 |
50 |
100 |
|
3/8” |
11.6 |
50 |
50 |
100 |
|
1/2” |
14.5 |
59 |
52 |
100 |
|
3/4” |
20.0 |
67 |
61 |
128 |
|
1” |
25.0 |
76 |
65 |
128 |
|
1-1/4” |
32.0 |
90 |
82 |
150 |
|
1-1/2” |
38.0 |
99 |
86 |
150 |
|
2” |
50.0 |
121 |
98 |
190 |
|
1/2-2” |
65.0 |
163 |
144 |
248 |
|
3” |
80.0 |
182 |
148 |
250 |
