手动阀系列

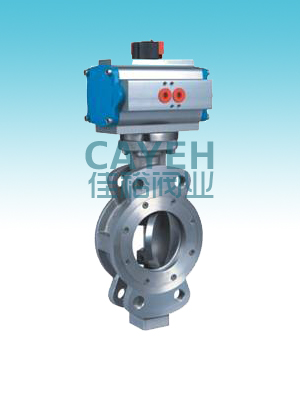

CYD73 高性能三偏心蝶阀
技术标准
法兰标准：ANSI 150 LBS DIN2501-PN10 JIS10K
设计标准：EN 593 GB/T 12238
应用范围：自来水、污水、石化、建筑、食品、轻纺、电力、船舶、能源等
适用温度：-10℃至160℃（可因材料不同而变化）
结构长度：GB/T 12221 J1系列
ISO 5752 Short,series 20
BS5155 Wafer Short/Medium
DIN3202 Part3,series K1
顶端法兰：ISO 5211
阀体材质：不锈钢
阀板材质：不锈钢
阀杆材质：不锈钢
阀座材质： PTFE、不锈钢
传动方式：手动、蜗轮、电动、气动等
泄漏等级：RATEA EN 12266-2（零泄漏）

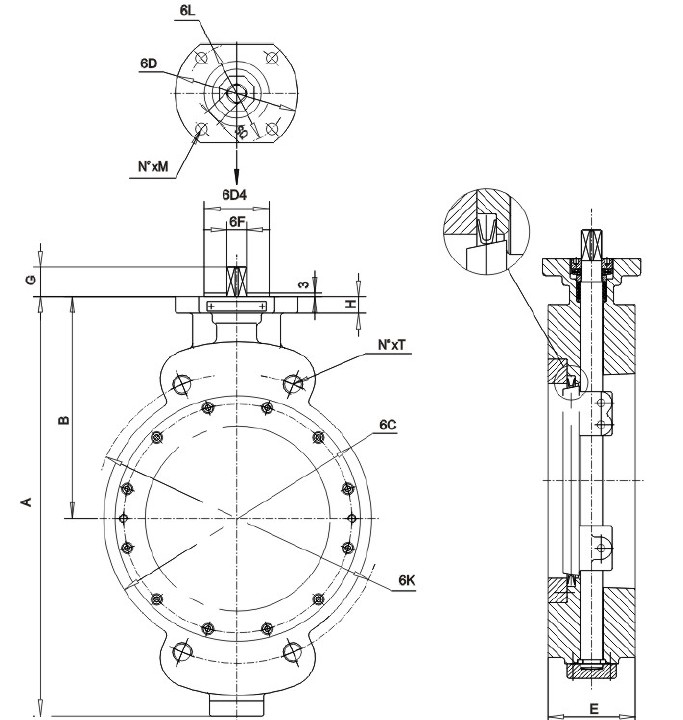

连接尺寸
|
DIMENSIONES DE LAS VALVULAS |
PN10 |
PN16 |
ANSI150 |
|||||||||||||||||
|
K |
TALADROS |
K |
TALADROS |
K |
TALADROS |
|||||||||||||||
|
DN |
NPS |
A |
B |
C |
D |
D4 |
E |
F |
G |
H |
L |
N°×M |
SQ |
WT |
HOLES |
HOLES |
HOLES |
|||
|
孔 |
孔 |
孔 |
||||||||||||||||||
|
N°×T |
N°×T |
N°×T |
||||||||||||||||||
|
FIG.1 DN65-300 |
||||||||||||||||||||
|
65 |
2-1/2” |
228 |
126 |
119 |
50 |
50 |
49 |
16 |
30 |
15 |
70 |
4×9 |
11×11 |
5.5 |
145 |
4×16 |
145 |
4×16 |
139.5 |
4×5/8-11UNC |
|
80 |
3” |
256 |
141 |
132 |
90 |
50 |
64 |
16 |
30 |
15 |
70 |
4×9 |
11×11 |
6.5 |
160 |
4×16 |
160 |
4×16 |
152.5 |
4×5/8-11UNC |
|
100 |
4” |
282 |
153 |
157 |
90 |
50 |
64 |
16 |
30 |
15 |
70 |
4×9 |
11×11 |
9.5 |
180 |
4×16 |
180 |
4×16 |
190.5 |
4×5/8-11UNC |
|
125 |
5” |
316 |
167 |
188 |
90 |
50 |
70 |
16 |
30 |
15 |
70 |
4×9 |
14×14 |
14 |
210 |
4×16 |
210 |
4×16 |
216 |
4×5/8-11UNC |
|
150 |
6” |
358 |
193 |
217 |
125 |
70 |
76 |
20 |
30 |
15 |
102 |
4×12 |
14×14 |
17 |
240 |
4×20 |
240 |
4×20 |
241.5 |
4×3/4-10UNC |
|
200 |
8” |
427 |
226 |
273 |
125 |
70 |
89 |
20 |
30 |
15 |
102 |
4×12 |
17×17 |
24 |
295 |
4×20 |
295 |
4×20 |
298.5 |
4×3/4-10UNC |
|
250 |
10” |
501 |
268 |
326 |
150 |
85 |
114 |
25 |
40 |
20 |
125 |
4×14 |
19×19 |
39 |
350 |
4×20 |
355 |
4×24 |
362 |
4×7/8-9UNC |
|
300 |
12” |
568 |
303 |
381 |
175 |
100 |
114 |
30 |
40 |
20 |
140 |
4×18 |
22×22 |
56 |
400 |
4×20 |
410 |
4×24 |
432 |
4×7/8-9UNC |
