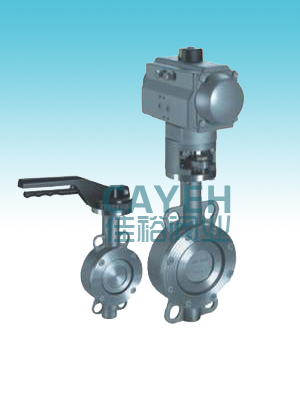

CYD72高性能双偏心硬密封蝶阀
技术标准
法兰标准：ANSI 150 LBS DIN2501-PN10 JIS10K
设计标准：EN 593 GB/T 12238
应用范围：自来水、污水、石化、建筑、食品、轻纺、电力、船舶、能源等
适用温度：-10℃至160℃（可因材料不同而变化）
结构长度：GB/T 12221 J1系列
ISO 5752 Short,series 20
BS5155 Wafer Short/Medium
DIN3202 Part3,series K1
顶端法兰：ISO 5211
阀体材质：不锈钢
阀板材质：不锈钢
阀杆材质：不锈钢
阀座材质： PTFE、不锈钢
传动方式：手动、蜗轮、电动、气动等
泄漏等级：RATEA EN 12266-2（零泄漏）

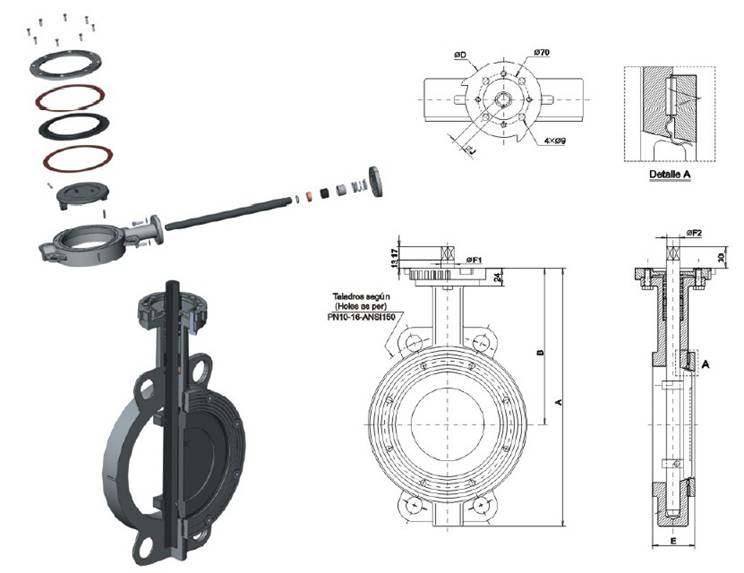

连接尺寸
|
DIMENSIONES DE LAS VALVULAS |
PN10 |
PN16 |
ANSI150 |
|||||||||||||
|
K |
TALADROS |
K |
TALADROS |
K |
TALADROS |
|||||||||||
|
DN |
A |
B |
ΦD |
E |
ΦF1 |
ΦF2 |
J |
N°×M |
PESO |
HOLES |
HOLES |
HOLES |
||||
|
MM |
＂ |
WEIGHT |
孔 |
孔 |
孔 |
|||||||||||
|
重量 |
N°×T |
N°×T |
N°×T |
|||||||||||||
|
FIG.1 DN50-200 |
||||||||||||||||
|
50 |
2” |
225 |
156 |
88 |
43 |
11 |
9.5 |
8 |
4×9 |
3.3 |
125 |
4×18 |
125 |
4×18 |
120.6 |
4×19 |
|
65 |
2-1/2” |
242 |
161 |
88 |
46 |
15 |
12 |
9 |
4×9 |
4.4 |
145 |
4×18 |
145 |
4×18 |
139.7 |
4×19 |
|
80 |
3” |
259 |
167 |
88 |
50 |
18 |
17 |
14 |
4×9 |
5.35 |
160 |
4×18 |
160 |
4×18 |
152.4 |
4×19 |
|
100 |
4” |
288 |
181 |
88 |
54 |
18 |
17 |
14 |
4×9 |
7.3 |
180 |
4×18 |
180 |
4×18 |
190.5 |
4×19 |
|
125 |
5” |
327 |
206 |
105 |
56 |
22 |
21 |
17 |
4×9 |
9.9 |
210 |
4×18 |
210 |
4×18 |
215.9 |
4×23 |
|
150 |
6” |
348 |
215 |
105 |
56 |
22 |
21 |
17 |
4×9 |
10.8 |
240 |
4×23 |
240 |
4×23 |
241.3 |
4×23 |
|
200 |
8” |
430 |
249 |
105 |
60 |
30 |
26.5 |
22 |
4×9 |
22.7 |
295 |
4×23 |
295 |
4×23 |
298.5 |
4×23 |
