手动阀系列

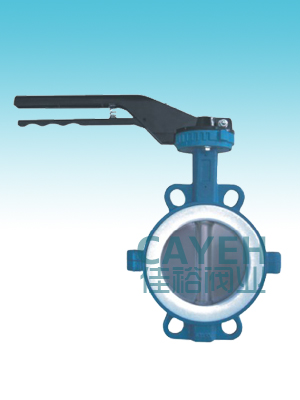

CYD71 高性能PTFE半衬蝶阀
技术标准
法兰标准：ANSI 150 LBS DIN2501-PN10 JIS10K
设计标准：EN 593 GB/T 12238
应用范围：自来水、污水、石化、建筑、食品、轻纺、电力、船舶、能源等
适用温度：-10℃至160℃（可因材料不同而变化）
结构长度：GB/T 12221 J1系列
ISO 5752 Short,series 20
BS5155 Wafer Short/Medium
DIN3202 Part3,series K1
顶端法兰：ISO 5211
阀体材质：球墨铸铁、碳钢、不锈钢等
阀板材质：PTFE 、PFA、F46、不锈钢等
阀杆材质：不锈钢
阀座材质：PTFE、PFA、F46
传动方式：手动、蜗轮、电动、气动等
泄漏等级：RATEA EN 12266-2（零泄漏）

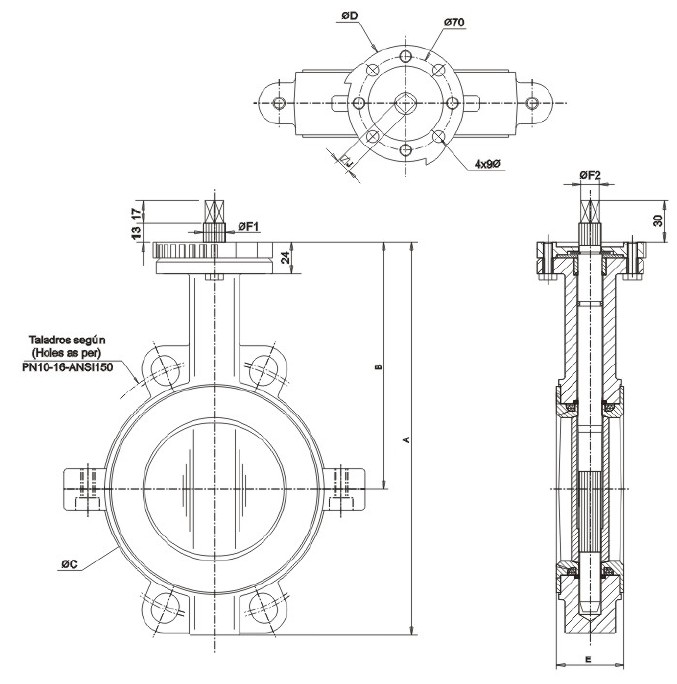

连接尺寸
|
DIMENSIONES DE LAS VALVULAS |
PN10 |
PN16 |
ANSI150 |
||||||||||||||
|
K |
TALADROS |
K |
TALADROS |
K |
TALADROS |
||||||||||||
|
DN |
A |
B |
C |
D |
E |
F1 |
F2 |
J |
N°×M |
PESO |
HOLES |
HOLES |
HOLES |
||||
|
MM |
＂ |
WEIGHT |
孔 |
孔 |
孔 |
||||||||||||
|
重量 |
N°×T |
N°×T |
N°×T |
||||||||||||||
|
FIG.1 DN40-200 |
|||||||||||||||||
|
40 |
1-1/2” |
205 |
140 |
83 |
88 |
33 |
9.5 |
10.5 |
8 |
4×9 |
2.5 |
110 |
4×18 |
110 |
4×18 |
98.5 |
4×16 |
|
50 |
2” |
226 |
156 |
103 |
88 |
43 |
9.5 |
10.5 |
8 |
4×9 |
4 |
125 |
4×18 |
125 |
4×18 |
120.6 |
4×19 |
|
65 |
2-1/2” |
242 |
161 |
117 |
88 |
46 |
12 |
14.5 |
9 |
4×9 |
4.5 |
145 |
4×18 |
145 |
4×18 |
139.7 |
4×19 |
|
80 |
3” |
262 |
167 |
134 |
88 |
46 |
14 |
16.5 |
11 |
4×9 |
5 |
160 |
4×18 |
160 |
4×18 |
152.4 |
4×19 |
|
100 |
4” |
290 |
184 |
150 |
88 |
52 |
14 |
16.5 |
11 |
4×9 |
6.5 |
180 |
4×18 |
180 |
4×18 |
190.5 |
4×19 |
|
125 |
5” |
326 |
207 |
185 |
105 |
56 |
17 |
18.5 |
14 |
4×9 |
9.5 |
210 |
4×18 |
210 |
4×18 |
215.9 |
4×23 |
|
150 |
6” |
348 |
215 |
205 |
105 |
56 |
17 |
18.5 |
14 |
4×9 |
10.5 |
240 |
4×23 |
240 |
4×23 |
241.3 |
4×23 |
|
200 |
8” |
438 |
257 |
270 |
105 |
60 |
21 |
22.5 |
17 |
4×9 |
17.5 |
295 |
4×23 |
295 |
4×23 |
298.5 |
4×23 |
