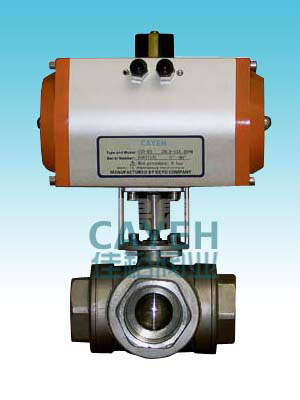

CYQ614/5F气动牙口三通球阀

产品型号：CYQ614/5F

产品详情：

概述:

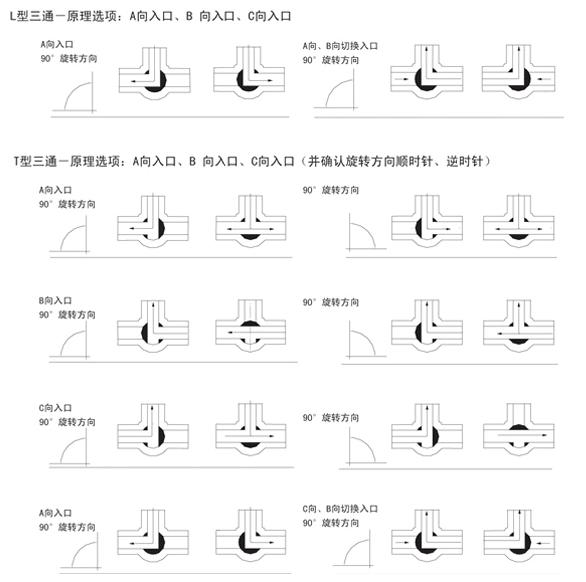

CYQ614/5F气动丝口三通球阀可为L形和T形，L形（Q614F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q615F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
*安装方便，ISO511安装平台
*外观精美，采用蜡模铸造
*防火结构设计,防静电结构

特点
1、独特的外观设计，美观大方。
2、高平台结构，IS05211连接标准，能使安装电/气动执行器更为专业化。
3、阀体外表备有加强筋，即使在长期由腐蚀的介质中使用，也能避免阀体自身的断裂，能避免在工程安装中所造成的阀门部位断开。
4、阀杆进行磨床加工，为了使实行装配电/气动阀门时的力矩减轻，更加灵活性。
5、碳钢球阀的阀体进行磷化处理，不褪色，不生锈，既耐用，又美观

技术参数		阀体参数
气缸形式	双作用、单作用	公称压力	ANSI 150LB、JIS10K、PN16
环境温度	-20℃～+80℃	连接方式	G内螺纹（特选：卡箍、对焊、承插焊）
气源压力	双作用4~8bar、单作用5~8bar	阀体材质	WCB、SS304、SS316、SS316L
功能选项		球体材质	SS304、SS316、SS316L
防爆型	防爆等级:dIIBT3/T4防爆证号：GYB081064	密封材料	PTFE、PPL(特选：石墨、金属硬密封)
信号回馈	X1机械式无源信号，X2有源信号	工作温度	C6: -30℃～150℃（Y）
带加热器	可在潮湿环境干燥执行器内组件		C7: -30℃～250℃（S)
手动功能	电动执行器带有手动开阀、关阀功能		C8: -30℃～350℃（S)
调节型	输入4~20mA信号，实现阀门调节功能
附件选项		标准规范
回讯器	也叫限位开关，远程反馈开关信号	法兰标准	ASME B16.34、JIS B238、JB/T79、GB9113
电磁阀	双作用选二位五通、单作用选二位三通	检测与试验	EN 12266-1、API598、GB/T13927-1992
三联件	可对气源稳压、过滤、气缸加润滑油	设计标准	ASME B16.34、API608、GB 12238-89
电气定位器	输入4~20mA信号，实现阀门调节功能	结构长度	ASME B16.10、JIS B2002、GB/T 12221
备注：气缸参数请另参考所选配的气动执行器数据

外形尺寸（mm）

公称压力(bar)	接口G	通径DN	L	H	A	L＊	F＊	执行器
PN16、25 304、316 PTFE	1/2	15	74	42	9	79	39.5	52DA
	3/4	20	84	49	9	88	44	52DA
	1	25	90	59.5	11	108	54	63DA
	1 1/4	32	115	63	11	124	62	63DA
	1 1/2	40	139	73.5	14	135	67	75DA
	2	50	152	82.8	14	164	82	83DA

备注
1.表带＊尺寸为备选尺寸，如果是选择技术参数中的特选项目或客户有特制要求时，请向我们另行索取尺寸表；
2.表中气动头型号为L型三通的常规配置，T型三通原则上执行器配置应加大一文件，具体请向我们咨询；
3.若用户气源及工况条件较好，则可优化执行器配置减少成本，若工况条件差，则需加大执行器规格。
