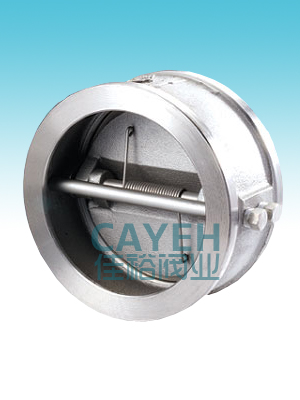

CYH76 对夹式止回阀

产品型号：CYH76, 150磅/JIS 10K, 300磅/JIS 20K
产品详情：

CYH76 对夹式止回阀

应用标准
铸钢阀门符合ASMEB16.34标准
结构长度符合ASMEB16.10标准
法兰尺寸符合ASMEB16.5标准
对接焊符合ASMEB16.25标准
施压与检验符合API598/API16D标准

设计描述
单阀瓣
蝶型旋启式
双阀瓣
更新裂开式阀瓣
水平式/垂直式
对夹式法兰
可采用法兰连接

各部件材质

序号

零件名称

ASTM材质

碳钢

不锈钢304

不锈钢316

1

阀体

A216-WCB

A351-CF8

A351-CF8M

2

阀瓣

A216-WCB+CR13

A351-CF8+HF

A351-CF8M+HF

3

切断销

A276-420

A276-304

A276-316

4

弹簧

A313-304

A313-304

A313-316

5

销轴

A276-420

A276-304

A276-316

6

吊环螺栓

Carbon Steel

注：1、8”以上采用吊环

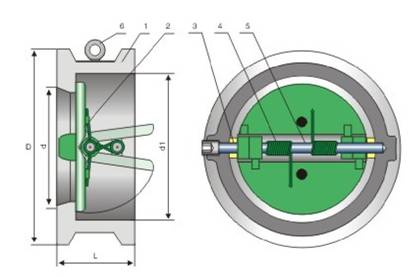

主要尺寸

NPS
DN

2
50

21/2
65

3
80

4
100

6
150

8
200

10
250

12
300

14
350

16
400

18
450

20
500

24
600

in
mm

ANSI Class 150LB/JIS 10K

L

2.38
60

2.62
67

2.88
73

2.88
73

3.88
98

5.00
127

5.75
146

7.12
181

7.25
184

7.50
191

8.00
203

8.62
219

8.75
222

in
mm

D

4.00
103

4.88
122

5.38
135

6.75
173

8.62
220

10.88
277

13.25
337

16.00
407

17.62
448

20.12
512

21.50
547

23.75
604

28.12
715

in
mm

d

2.00
51

2.50
65

3.25
80

4.00
102

6.00
152

8.00
203

10.00
254

12.00
305

13.75
350

15.75
400

17.75
450

19.75
500

23.62
600

in
mm

d1

2.25
56

2.88
73

3.50
88

4.25
108

6.25
160

8.25
210

10.50
266

12.12
310

14.00
355

16.00
405

18.00
455

19.88
505

23.75
605

in
mm

WT

2

3

4

6

13

25

39

54

80

117

138

163

331

kg

ANSI Class 300LB/JIS 20K

L

2.38
60

2.62
67

2.88
73

2.88
73

3.88
98

5.00
127

5.75
146

7.12
181

8.75
222

9.12
232

10.38
264

11.50
292

12.50
318

in
mm

D

4.25
110

5.00
128

5.75
147

7.00
179

9.88
249

12.00
305

14.12
359

16.50
420

19.00
483

21.12
537

23.38
594

25.62
652

30.38
772

in
mm

d

2.00
51

2.50
65

3.00
80

4.00
102

6.00
152

8.00
203

10.00
254

12.00
305

14.00
350

16.00
400

18.00
450

20.00
500

24.00
600

in
mm

d1

2.25
58

2.88
73

3.50
88

4.25
108

6.38
160

8.25
210

10.50
266

12.25
310

14.00
355

16.00
405

18.00
455

20.00
505

24.00
608

in
mm

WT

3

4

6

8

18

31

51

77

117

190

200

265

410

kg
