手动阀系列
CYH46 拉柄式底阀 150磅/JIS 10K 300磅/JIS 20K
底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端，限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上，水道和支承的作用。口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接。
结构与原理：

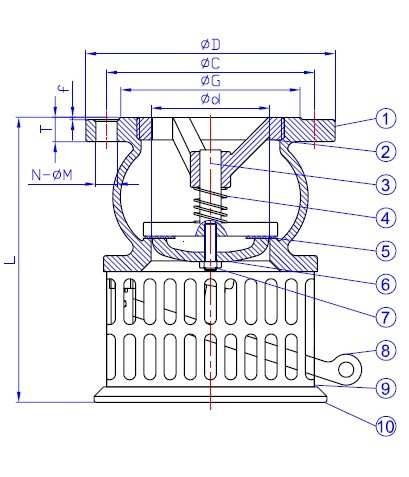

底阀由阀估,阀瓣,阀盖,衬套,密封圈等零件组成,详细见图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用。
拉柄式底阀性能规范：
公称压力：150LB/JIS 10K 300LB/JIS 20K
公称通径：DN50～DN200
适用介质：水、油、及非腐蚀性介质
适用温度：≤120°C
主要部件材料：灰铸铁、304、316、316L、丁腈橡胶
执行标准：API6D/BS1868
试验标准：API598/API16D
材质表：
|
NO. |
部件名称 |
材料 |
|
|
1 |
阀体 |
SCS13/CF8 |
SCS14/CF8M |
|
2 |
阀盖 |
SCS13/CF8 |
SCS14/CF8M |
|
3 |
阀瓣 |
SCS13/CF8 |
SCS14/CF8M |
|
4 |
弹簧 |
SUS316 |
|
|
5 |
阀瓣座 |
NBA |
|
|
6 |
压盖 |
SCS13/CF8 |
SCS14/CF8M |
|
7 |
螺栓 |
SUS304 |
|
|
8 |
手柄 |
SCS13/CF8 |
SCS14/CF8M |
|
9 |
网 |
SUS304 |
|
|
10 |
板 |
SCS13/CF8 |
SCS14/CF8M |
主要外形尺寸：
|
SIZE |
d |
L |
D |
C |
G |
T |
N-ΦM |
||||||
|
DN |
NPG |
150 |
10K |
150 |
10K |
150 |
10K |
150 |
10K |
150 |
10K |
||
|
50 |
2” |
50 |
190 |
152 |
155 |
120.5 |
120 |
92 |
95 |
15.9 |
10 |
4-Φ19 |
4-Φ19 |
|
65 |
2-1/2” |
65 |
200 |
170 |
175 |
130.5 |
140 |
105 |
116 |
17.5 |
15 |
4-Φ19 |
4-Φ19 |
|
80 |
3” |
80 |
220 |
190 |
185 |
152.5 |
150 |
127 |
126 |
19.1 |
16 |
4-Φ19 |
8-Φ19 |
|
100 |
4” |
100 |
240 |
220 |
210 |
180.5 |
175 |
157 |
151 |
23.0 |
18 |
8-Φ19 |
8-Φ19 |
|
125 |
5” |
125 |
260 |
254 |
250 |
216.0 |
210 |
180 |
182 |
23.0 |
20 |
8-Φ22 |
8-Φ23 |
|
150 |
6” |
150 |
280 |
279 |
280 |
241.5 |
240 |
210 |
212 |
25.4 |
22 |
8-Φ22 |
8-Φ23 |
|
200 |
8” |
200 |
300 |
343 |
330 |
290.5 |
290 |
270 |
262 |
28.0 |
22 |
8-Φ22 |
12-Φ23 |
订货须知：
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的CAYEH阀门专家为您审核把关。
