CYH42X 升降式底阀 150磅/JIS 10K 300磅/JIS 20K

产品型号：CYH42X

产品详情：

底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端，限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上，水道和支承的作用。口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接。

结构与原理：

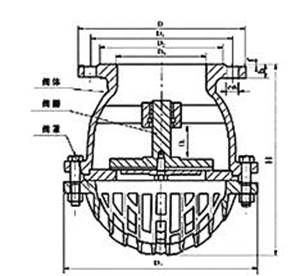

底阀由阀估,阀瓣,阀盖,衬套,密封圈等零件组成,详细见图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用。

一、升降式底阀性能规范：
公称压力：150LB/JIS 10K 300LB/JIS 20K
公称通径：DN15～DN600
适用介质：水、油、及非腐蚀性介质
适用温度：≤120°C
主要部件材料：灰铸铁、304、316、316L、丁腈橡胶
执行标准：API6D/BS1868
试验标准：API598/API16D

二、升降式底阀性能规范：

型号	公称压力	试验压力		工作温度℃	适用介质
		强度（水）MPa	密封（水）MPa
CYH42X	0.25	0.4	0.25	≤120	水、油、及非腐蚀性介质

三、升降式底阀主要零件材料：

零件名称	材料
阀体、阀盖、阀瓣	灰铸铁 304 316 316L
密封圈	橡胶
垫片	石棉板

主要外形尺寸：

型号	公称通径 DN(mm)	H	D	D1	D2	Z-d	适用介质	适用温度
CYH42X	32	105	120	90	70	4-φ14	水、油、液体	≤120℃
	40	110	130	100	80	4-φ14
	50	125	140	110	90	4-φ14
	65	150	160	130	110	4-φ14
	80	175	185	150	128	4-φ18
	100	190	205	170	148	4-φ18
	125	240	235	200	178	8-φ18
	150	280	260	225	202	8-φ18
	200	360	315	280	258	8-φ18

订货须知：
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的CAYEH阀门专家为您审核把关。
