气动阀原理知识

气动阀－原理知识
气动阀是工业自动领域－流体控制系统中的一种主要执行单元，它是由气动执行器与阀门组合而成的，然后通过气源压力来驱动执行器，从而控制阀门运作，本章节主要讲述的是常用的角行程开关式气动阀。

气动阀的构成
主要由气动执行器、阀门两大主要部分组成，当然，根据工况条件和用户的需求不同，还可选配不同的附件来实际不同的功能，如电磁阀、气源三联件、回讯器（也叫限位开关）、电气定位器等。

气动执行器分类
从运转动方式分为：直行程、角行程两种；从结构分为：活塞式（又分为：双活塞齿轮齿条式、双活塞拔叉式）、膜片式、柱塞式、叶片式等；从功能作用又分为：单作用（弹簧复位）、双作用、三位式等。

气动阀的阀体分类
从的运动方式分为：直行程、角行程两种；从阀体结构上分为：气动球阀、气动蝶阀、气动Y型角座阀、气动闸阀、气动截止阀等，但从适用性、稳定性、可靠性等综合性价比来看，气动球阀、气动蝶阀、气动Y型角座阀在实际应用中最多。

气动阀的控制形式
常用的有开关切断型和连续调节型两种，因气动调节阀将在下一节中专门讲述，故本节主要讲述角行程开关型气动阀。

气动阀耗气量计算公式
双作用式耗气量(L/分)=气缸容积(开向容积+关向容积)×((供气压力(Kpa)+101.3)/÷101.3)×次数/分钟.
单作用式耗气量(L/分)=气缸开向容积×(供气压力(kpa)+101. 3)÷101.3)×次数/分钟.

气动阀执行器工作原理（双活塞齿轮齿条式）
双作用式

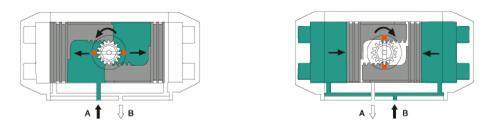

压缩空气从气口A进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口B排出，同时使两活塞的齿条同步带动输出轴(齿轮)逆时针方向旋转90度。

反之压缩空气则从气口B进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口A排出，同时使两活塞的齿条同步带动输出轴(齿轮)顺时针方向旋转90度。

单作用式（弹簧复位）


压缩空气从气口A进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口B排出，同时使两活塞的齿条同步带动输出轴(齿轮)逆时针方向旋转90度。

在压缩空经过电磁阀换向后，气缸的两活塞在弹簧的弹力作用下向中间方向移动，中间气腔的空气从气口B排出，同时使两活塞的齿条同步带动输出轴(齿轮)顺时针方向旋转90度。
